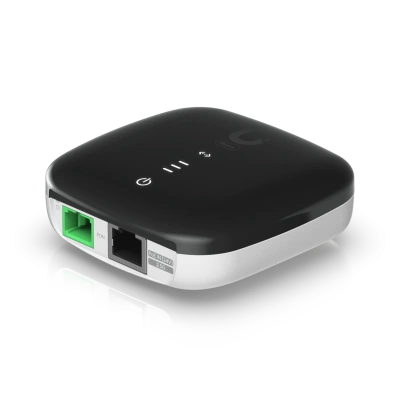

Ubiquiti Wave-Fiber-ONU оптический абонентский терминал

Основное описание о товаре: оптический абонентский терминал Ubiquiti Wave-Fiber-ONU

Ubiquiti Wave-Fiber-ONU - оптический абонентский терминал для подключения абонентского оборудования к совместимой волоконной сети. Оптический терминал связывает волоконную линию с сетевыми интерфейсами абонента. Параметры оптического участка и головного оборудования должны соответствовать выбранному терминалу. Значение параметра «Габариты» составляет 76.5 x 76.5 x 26.4 mm (3 x 3 x 1"). Параметр «Масса» имеет значение 78 g (2.8 oz). Для этой конфигурации Материал корпуса: Поликарбонат. При подборе учитывайте параметр «Сетевой интерфейс»: (1) SC/APC, ITU-G.984 GPON WAN порт (1) 1/2.5 GbE RJ45 LAN порт. При подборе учитывайте параметр «Интерфейс управления»: Ethernet in-band PON. В проекте это решение помогает организовать абонентское подключение по оптоволокну. При подборе учитывайте оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Выбор удобно начинать с требуемого результата и состава системы. Переносить параметры между близкими исполнениями без проверки совместимости не следует.

Функциональные возможности и принцип работы

Оптический терминал связывает волоконную линию с сетевыми интерфейсами абонента. Параметры оптического участка и головного оборудования должны соответствовать выбранному терминалу. Практический результат применения - возможность организовать абонентское подключение по оптоволокну. Подключение согласуйте с параметрами обеих сторон соединения. До передачи объекта проверьте ожидаемый результат работы узла.

Технические особенности

• Габариты - 76.5 x 76.5 x 26.4 mm (3 x 3 x 1")
• Масса - 78 g (2.8 oz)
• Материал корпуса - Поликарбонат
• Сетевой интерфейс - (1) SC/APC, ITU-G.984 GPON WAN порт (1) 1/2.5 GbE RJ45 LAN порт
• Интерфейс управления - Ethernet in-band PON
• Способ питания - PoE, 0.3A
• Блок питания - 24V Пассивный PoE 2-pair (4, 5+; 7, 8-)
• Диапазон входного напряжения - 20 - 28V DC
• Максимальное энергопотребление - 5W
• Неблокирующая скорость линии: Downstream / Upstream - 2.488 Gbps 1.244 Gbps
• Рабочий диапазон оптического модуля: TX / RX - 1.5 до 5 dBm -8 до -28 dBm
• Способ монтажа - Настольный, Стена
• Кнопка - (1) Сброс к заводским настройкам
• Рабочая температура - -15 до 45° C (5 до 113° F)
• Рабочая влажность - 10 до 90% Без конденсации
• Сертификация - FCC, IC, CE
• Состояние PON - (3) Сигнал LEDs All-OFF: bootup 1x Красный: Сигнал too low ( = -28 db) 2x Белый: Сигнал good (>= -25 db) 3x Белый: Сигнал strong (>= -11 db) 1x Красный + 2x Белый: Сигнал too strong (>= -8 db) 3x Красный: Нет Сигнал LEDs alternate Между Красный и a Сигнал strength indicator: Нет authority
• Ethernet - Постоянный Белый: link up Blinking Белый: activity OFF: link down
• Питание - Белый: На
• Режим - ONU/ONT layer 2/3 Ethernet Переключатель

Применение

Такое оборудование используют в абонентских сетях операторов и на коммерческих объектах. Вариант подходит, когда требуется организовать абонентское подключение по оптоволокну. Выбор удобно начинать с требуемого результата и состава системы. Подбор зависит от нагрузки, размещения и состава оборудования. Выбирайте другой вариант, когда требования объекта не соответствуют этому исполнению. Юбикьюти Wave-Fiber-ONU подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Для совместной работы предусмотрены Ubiquiti UACC-Adapter-PoE-24-12W, Ubiquiti UACC-Adapter-PoE-24-12W-20, Ubiquiti UACC-Adapter-PoE-24-12W-20-EU. Параметры сопряжённых устройств должны соответствовать друг другу. Переносить параметры между близкими исполнениями без проверки совместимости не следует. В монтажной схеме оставьте удобный подход к подключениям. При оформлении заказа укажите код модификации и состав проекта.

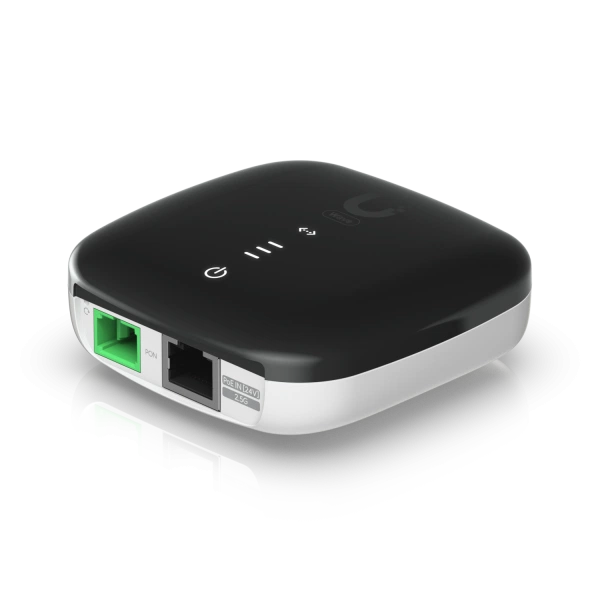

Конструкция Wave-Fiber-ONU

При размещении уделите внимание оптическим соединениям и радиусу изгиба подводимого волокна. Среди характеристик модели Габариты: 76.5 x 76.5 x 26.4 mm (3 x 3 x 1"). В исполнении предусмотрен параметр «Масса»: 78 g (2.8 oz). Для этой конфигурации Материал корпуса: Поликарбонат. Монтажное место должно вмещать изделие вместе с подводимыми соединениями. Оцените доступ к разъёмам при окончательном размещении узла. Подводимые линии закрепляйте так, чтобы они не тянули соединения.

Монтаж и эксплуатация

Для установки используйте предусмотренные точки крепления и подходящее основание. Оцените доступ к разъёмам при окончательном размещении узла. Оставьте свободный ход кабеля у точки подключения. При размещении учитывайте среду и возможные внешние воздействия. До передачи объекта проверьте ожидаемый результат работы узла. Сведения об исполнении и монтажной точке включите в рабочую схему.

Сравнение с близкими моделями

Альтернативы подбирают по назначению, доступным соединениям и условиям размещения. Основные критерии сравнения - оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Для сопоставления доступны Ubiquiti Wave-Fiber-ONU-20, Ubiquiti Wave-Fiber-ONU-5. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии. При изменении состава системы заново проверьте пригодность выбранного изделия. Подбор зависит от нагрузки, размещения и состава оборудования.

Комплектация

Перечень вложений и монтажных принадлежностей уточните для выбранного артикула. Перед покупкой проверьте выбранное исполнение и требуемое число единиц.
