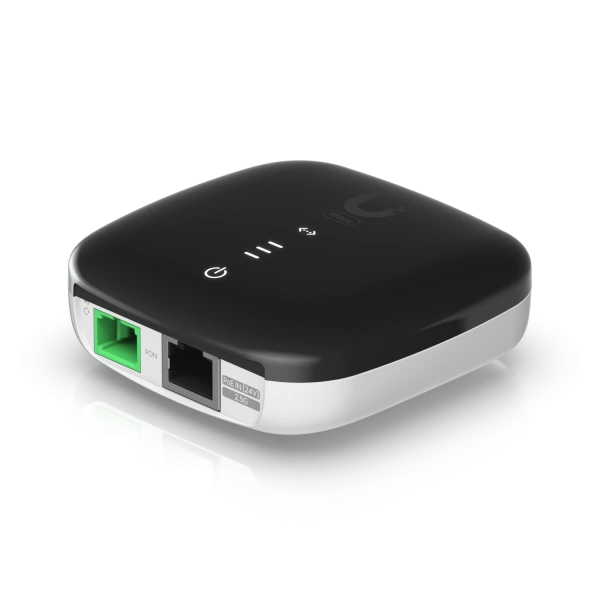

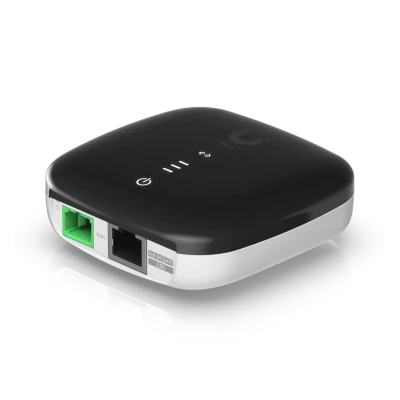

Ubiquiti Wave-Fiber-ONU-5 оптический абонентский терминал

Основное описание о товаре: оптический абонентский терминал Ubiquiti Wave-Fiber-ONU-5

Ubiquiti Wave-Fiber-ONU-5 - оптический абонентский терминал для подключения абонентского оборудования к совместимой волоконной сети. Оптический терминал связывает волоконную линию с сетевыми интерфейсами абонента. Параметры оптического участка и головного оборудования должны соответствовать выбранному терминалу. В исполнении предусмотрен параметр «Габариты»: 76.5 x 76.5 x 26.4 mm (3 x 3 x 1"). Среди характеристик модели Масса: 78 g (2.8 oz). При подборе учитывайте параметр «Материал корпуса»: Поликарбонат. Значение параметра «Сетевой интерфейс» составляет (1) SC/APC, ITU-G.984 GPON WAN порт (1) 1/2.5 GbE RJ45 LAN порт. Среди характеристик модели Интерфейс управления: Ethernet in-band PON. В проекте это решение помогает организовать абонентское подключение по оптоволокну. При подборе учитывайте оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии.

Функциональные возможности и принцип работы

Оптический терминал связывает волоконную линию с сетевыми интерфейсами абонента. Параметры оптического участка и головного оборудования должны соответствовать выбранному терминалу. Практический результат применения - возможность организовать абонентское подключение по оптоволокну. Совместимость оценивайте для всей цепочки оборудования. После установки проверьте работу узла в составе всей системы.

Технические особенности

• Габариты - 76.5 x 76.5 x 26.4 mm (3 x 3 x 1")
• Масса - 78 g (2.8 oz)
• Материал корпуса - Поликарбонат
• Сетевой интерфейс - (1) SC/APC, ITU-G.984 GPON WAN порт (1) 1/2.5 GbE RJ45 LAN порт
• Интерфейс управления - Ethernet in-band PON
• Способ питания - PoE, 0.3A
• Блок питания - 24V Пассивный PoE 2-pair (4, 5+; 7, 8-)
• Диапазон входного напряжения - 20 - 28V DC
• Максимальное энергопотребление - 5W
• Неблокирующая скорость линии: Downstream / Upstream - 2.488 Gbps 1.244 Gbps
• Рабочий диапазон оптического модуля: TX / RX - 1.5 до 5 dBm -8 до -28 dBm
• Способ монтажа - Настольный, Стена
• Кнопка - (1) Сброс к заводским настройкам
• Рабочая температура - -15 до 45° C (5 до 113° F)
• Рабочая влажность - 10 до 90% Без конденсации
• Сертификация - FCC, IC, CE
• Состояние PON - (3) Сигнал LEDs All-OFF: bootup 1x Красный: Сигнал too low ( = -28 db) 2x Белый: Сигнал good (>= -25 db) 3x Белый: Сигнал strong (>= -11 db) 1x Красный + 2x Белый: Сигнал too strong (>= -8 db) 3x Красный: Нет Сигнал LEDs alternate Между Красный и a Сигнал strength indicator: Нет authority
• Ethernet - Постоянный Белый: link up Blinking Белый: activity OFF: link down
• Питание - Белый: На
• Режим - ONU/ONT layer 2/3 Ethernet Переключатель

Применение

Такое оборудование используют в абонентских сетях операторов и на коммерческих объектах. Вариант подходит, когда требуется организовать абонентское подключение по оптоволокну. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. При сравнении вариантов учитывайте условия конкретного объекта. Выбирайте другой вариант, когда требования объекта не соответствуют этому исполнению. Юбикьюти Wave-Fiber-ONU-5 подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Для совместной работы предусмотрены Ubiquiti UACC-Adapter-PoE-24-12W, Ubiquiti UACC-Adapter-PoE-24-12W-20, Ubiquiti UACC-Adapter-PoE-24-12W-20-EU. Проверьте, подходят ли интерфейсы соседнего узла к выбранной схеме. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии. Прокладку соединений согласуйте с размещением оборудования на объекте. Для заказа согласуйте точный артикул и количество изделий.

Конструкция Wave-Fiber-ONU-5

При размещении уделите внимание оптическим соединениям и радиусу изгиба подводимого волокна. В исполнении предусмотрен параметр «Габариты»: 76.5 x 76.5 x 26.4 mm (3 x 3 x 1"). Для этой конфигурации Масса: 78 g (2.8 oz). Параметр «Материал корпуса» имеет значение Поликарбонат. Оставьте место для кабельных изгибов и обслуживания оборудования. Положение изделия выбирайте вместе с трассой подключаемых линий. При подключении избегайте механического усилия на контактные узлы.

Монтаж и эксплуатация

Фиксируйте изделие способом, соответствующим его монтажному исполнению. Разместите соединения так, чтобы они оставались доступными после установки. Не передавайте механическую нагрузку от кабелей на разъёмы изделия. Допустимая среда эксплуатации определяет подходящее место монтажа. До передачи объекта проверьте ожидаемый результат работы узла. Зафиксируйте выбранную конфигурацию в перечне оборудования объекта.

Сравнение с близкими моделями

Сравнивайте функционально подходящие варианты по одинаковым критериям. Основные критерии сравнения - оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Для сопоставления доступны Ubiquiti Wave-Fiber-ONU, Ubiquiti Wave-Fiber-ONU-20. Для согласования заказа используйте полный код изделия и выбранный вариант. Если параметры системы выходят за возможности выбранного варианта, нужен иной артикул. При сравнении вариантов учитывайте условия конкретного объекта.

Комплектация

Перечень вложений и монтажных принадлежностей уточните для выбранного артикула. Выбранный артикул и количество передайте при согласовании поставки.
