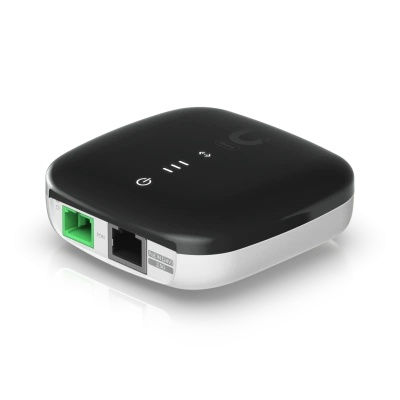

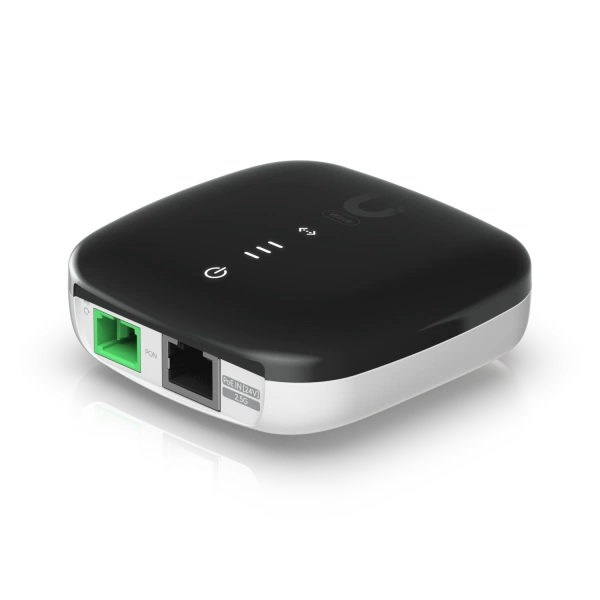

Ubiquiti Wave-Fiber-ONU-EU оптический абонентский терминал

Основное описание о товаре: оптический абонентский терминал Ubiquiti Wave-Fiber-ONU-EU

Ubiquiti Wave-Fiber-ONU-EU - оптический абонентский терминал для подключения абонентского оборудования к совместимой волоконной сети. Оптический терминал связывает волоконную линию с сетевыми интерфейсами абонента. Параметры оптического участка и головного оборудования должны соответствовать выбранному терминалу. При подборе учитывайте параметр «Габариты»: 76.5 x 76.5 x 26.4 mm (3 x 3 x 1"). Для этой конфигурации Масса: 78 g (2.8 oz). Параметр «Материал корпуса» имеет значение Поликарбонат. Параметр «Сетевой интерфейс» имеет значение (1) SC/APC, ITU-G.984 GPON WAN порт (1) 1/2.5 GbE RJ45 LAN порт. Параметр «Интерфейс управления» имеет значение Ethernet in-band PON. В проекте это решение помогает организовать абонентское подключение по оптоволокну. При подборе учитывайте оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Начните подбор с роли изделия в общей схеме объекта. Заказывайте именно выбранный артикул, поскольку похожие исполнения могут иметь другой набор параметров.

Функциональные возможности и принцип работы

Оптический терминал связывает волоконную линию с сетевыми интерфейсами абонента. Параметры оптического участка и головного оборудования должны соответствовать выбранному терминалу. Практический результат применения - возможность организовать абонентское подключение по оптоволокну. Подключение согласуйте с параметрами обеих сторон соединения. В составе готового проекта испытайте соединения под рабочей нагрузкой.

Технические особенности

• Габариты - 76.5 x 76.5 x 26.4 mm (3 x 3 x 1")
• Масса - 78 g (2.8 oz)
• Материал корпуса - Поликарбонат
• Сетевой интерфейс - (1) SC/APC, ITU-G.984 GPON WAN порт (1) 1/2.5 GbE RJ45 LAN порт
• Интерфейс управления - Ethernet in-band PON
• Способ питания - PoE, 0.3A
• Блок питания - 24V Пассивный PoE 2-pair (4, 5+; 7, 8-)
• Диапазон входного напряжения - 20 - 28V DC
• Максимальное энергопотребление - 5W
• Неблокирующая скорость линии: Downstream / Upstream - 2.488 Gbps 1.244 Gbps
• Рабочий диапазон оптического модуля: TX / RX - 1.5 до 5 dBm -8 до -28 dBm
• Способ монтажа - Настольный, Стена
• Кнопка - (1) Сброс к заводским настройкам
• Рабочая температура - -15 до 45° C (5 до 113° F)
• Рабочая влажность - 10 до 90% Без конденсации
• Сертификация - FCC, IC, CE
• Состояние PON - (3) Сигнал LEDs All-OFF: bootup 1x Красный: Сигнал too low ( = -28 db) 2x Белый: Сигнал good (>= -25 db) 3x Белый: Сигнал strong (>= -11 db) 1x Красный + 2x Белый: Сигнал too strong (>= -8 db) 3x Красный: Нет Сигнал LEDs alternate Между Красный и a Сигнал strength indicator: Нет authority
• Ethernet - Постоянный Белый: link up Blinking Белый: activity OFF: link down
• Питание - Белый: На
• Режим - ONU/ONT layer 2/3 Ethernet Переключатель

Применение

Такое оборудование используют в абонентских сетях операторов и на коммерческих объектах. Вариант подходит, когда требуется организовать абонентское подключение по оптоволокну. Оцените роль оборудования относительно соседних узлов проекта. Сопоставляйте параметры изделия с проектными требованиями. Если параметры системы выходят за возможности выбранного варианта, нужен иной артикул. Юбикьюти Wave-Fiber-ONU-EU подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Для совместной работы предусмотрены Ubiquiti UACC-Adapter-PoE-24-12W, Ubiquiti UACC-Adapter-PoE-24-12W-20, Ubiquiti UACC-Adapter-PoE-24-12W-20-EU. Проверьте, подходят ли интерфейсы соседнего узла к выбранной схеме. Для согласования заказа используйте полный код изделия и выбранный вариант. В монтажной схеме оставьте удобный подход к подключениям. Для заказа согласуйте точный артикул и количество изделий.

Конструкция Wave-Fiber-ONU-EU

При размещении уделите внимание оптическим соединениям и радиусу изгиба подводимого волокна. При подборе учитывайте параметр «Габариты»: 76.5 x 76.5 x 26.4 mm (3 x 3 x 1"). В исполнении предусмотрен параметр «Масса»: 78 g (2.8 oz). Значение параметра «Материал корпуса» составляет Поликарбонат. Размеры монтажного пространства оценивайте с запасом для соединений. Разместите соединения так, чтобы они оставались доступными после установки. Укладка линий должна исключать натяжение подключённых разъёмов.

Монтаж и эксплуатация

Фиксируйте изделие способом, соответствующим его монтажному исполнению. Прокладку соединений согласуйте с размещением оборудования на объекте. Не передавайте механическую нагрузку от кабелей на разъёмы изделия. Условия на площадке должны соответствовать выбранному исполнению. В составе готового проекта испытайте соединения под рабочей нагрузкой. Для последующего обслуживания запишите исполнение и место установки.

Сравнение с близкими моделями

Сравнение удобно вести от нужных интерфейсов к монтажному исполнению. Основные критерии сравнения - оптический стандарт, разъём, совместимость головного узла и Ethernet-порты. Для сопоставления доступны Ubiquiti Wave-Fiber-ONU, Ubiquiti Wave-Fiber-ONU-20. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии. Выбирайте другой вариант, когда требования объекта не соответствуют этому исполнению. Разница между исполнениями важна только в связи с задачей объекта.

Комплектация

При покупке согласуйте комплект поставки и необходимые дополнительные детали. Согласуйте количество изделий вместе с выбранным вариантом поставки.
