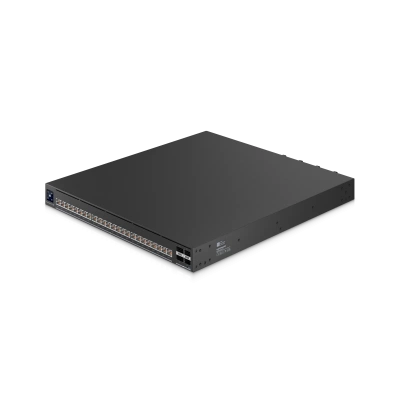

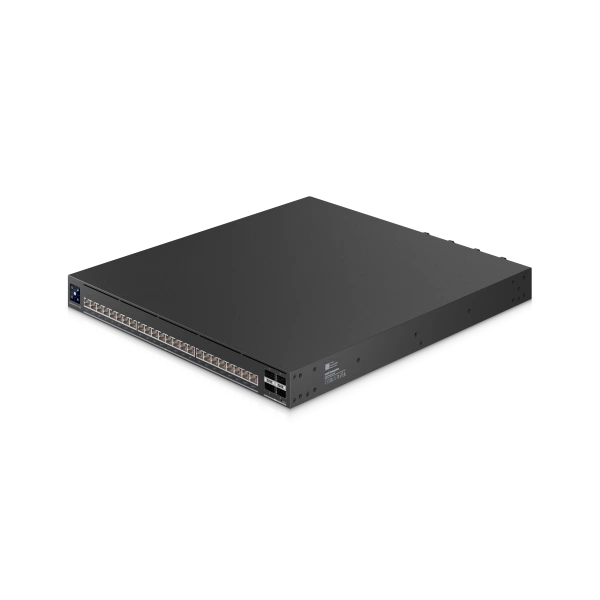

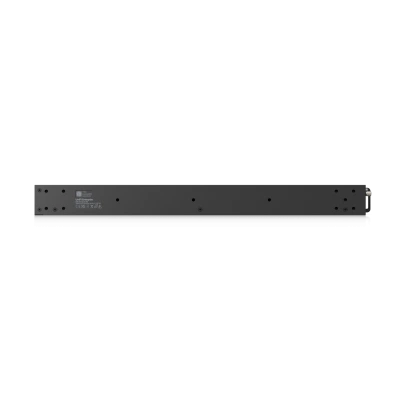

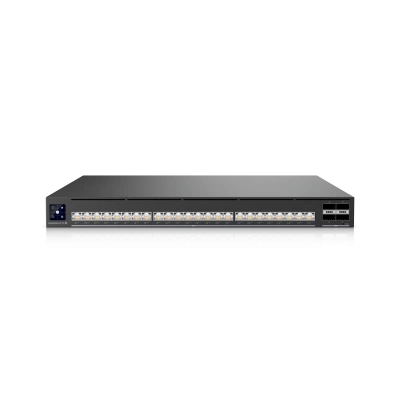

Ubiquiti EAV-XG-24-PoE-UK коммутатор

Габариты и масса

Габариты

442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7")

Масса

Без монтажных кронштейнов: 9.85 kg (21.7 lb) С монтажными кронштейнами: 9.95 kg (21.9 lb)

Интерфейсы и подключение

DHCP Relay

Поддерживается

Агрегация портов LACP

Поддерживается

Аппаратные временные метки на всех портах Ethernet и QSFP28

Поддерживается

Зеркалирование портов

Поддерживается

Изоляция портов

Поддерживается

Ограничение доступа к порту по MAC-адресу

Поддерживается

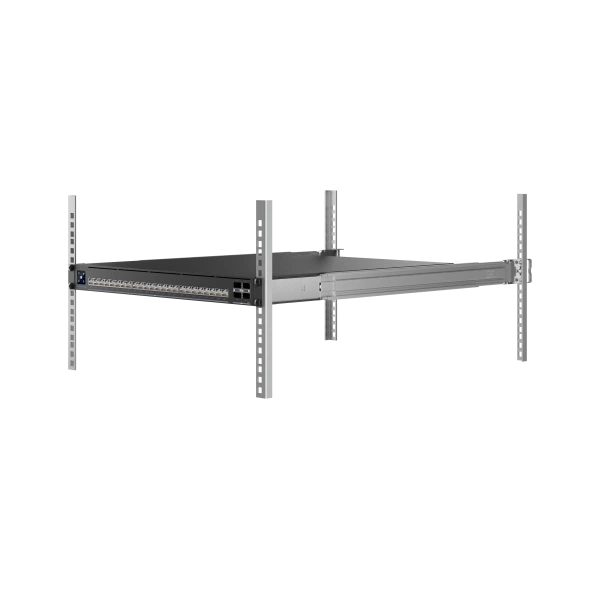

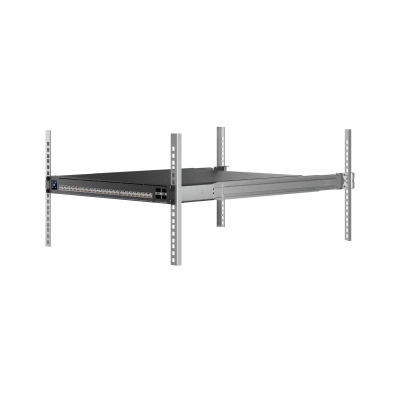

Поддерживаемая глубина стойки

482.6 mm (19") Стойки с четырьмя опорами Глубина между опорами 650 до 1,000 mm (25.6 - 39.4”)

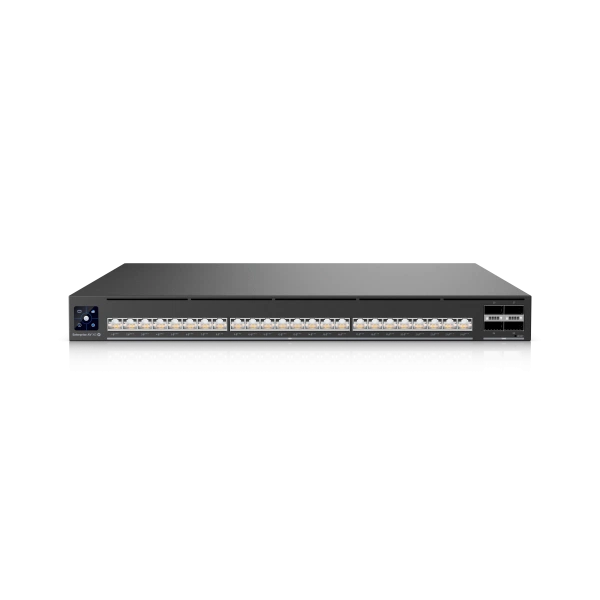

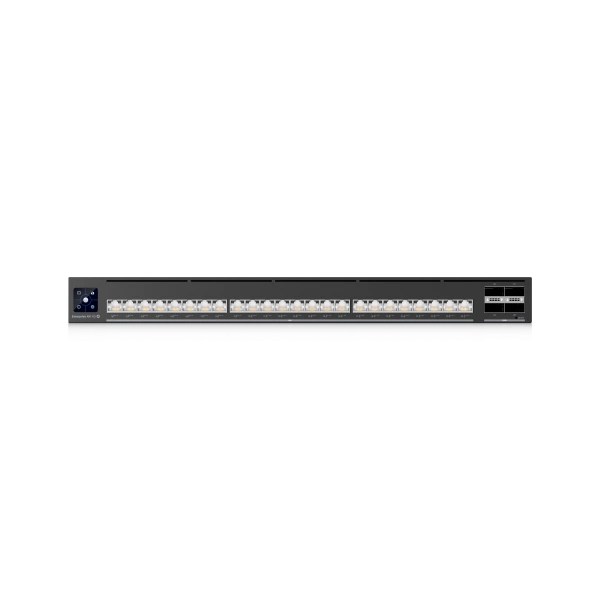

Порты - 1 GbE RJ45

1 (1G/100M/10M)

Порты - 10 GbE RJ45

24 (Все с PoE+++) (10G/5G/2.5G/1G/100M/10M); 10/100M Полудуплекс Не поддерживается

Порты - 100G QSFP28

4 (100G/40G); Кабели Breakout не поддерживаются

Порты - SMA

1; GPS вход для Grandmaster Часы Режим

Порты - Консольный порт

1

Расширенная настройка IGMP (Querier, Fast Leave, Router Port)

Поддерживается

Транспорт Layer 2 Ethernet и UDP/IPv4

Поддерживается

Число поддерживаемых VLAN

1,000

Комплектация и совместимость

Артикул

EAV-XG-24-PoE-UK

Буфер пакетов

8 MB

Производитель

Ubiquiti

Региональное исполнение

UK

Конструкция и монтаж

Исполнение

Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами

Материал корпуса

Сталь SGCC

Материал крепления

Сталь SGCC

Световая индикация - Ethernet

Поддерживается

Световая индикация - Блок питания PSU

Поддерживается

Световая индикация - Вентилятор

Поддерживается

Питание

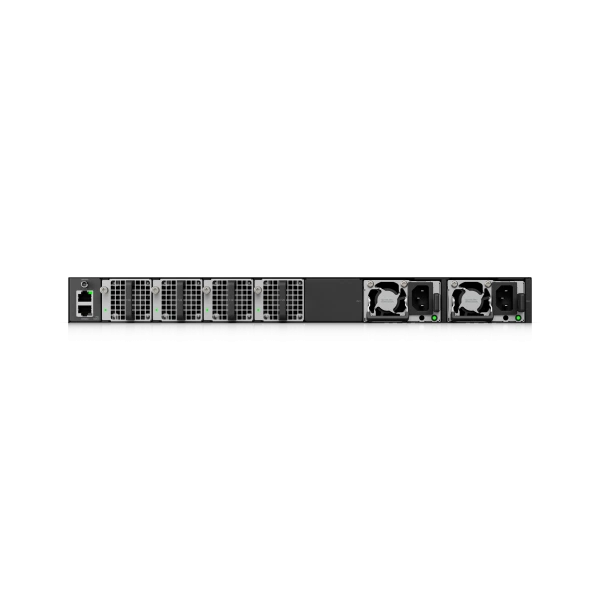

Блок питания

(2) модуля питания AC/DC 1,200W с горячей заменой

Вход питания

(2) AC вход, Модули питания с горячей заменой

Диапазон входного напряжения

100 - 240V AC

Максимальная мощность PoE на порт со стороны PSE - PoE

15.4W

Максимальная мощность PoE на порт со стороны PSE - PoE+

30W

Максимальная мощность PoE на порт со стороны PSE - PoE++

60W

Максимальная мощность PoE на порт со стороны PSE - PoE+++

90W

Максимальное энергопотребление

150W (Без выдачи питания PoE) 2,400W (С выдачей питания PoE)

Максимальный стандарт питания PoE

До PoE+++

Порты PoE - PoE+++

24

Способ питания

(2) Универсальный вход, 100 - 240V AC, 50/60 Hz

Суммарный бюджет PoE

200-240V AC Режим объединения мощности: 2,150W С (2) 1,200W Модули 100-120V AC Режим объединения мощности: 1,850W С (2) 1,200W Модули 200-240V AC Режим резервирования: 1,050W С (2) 1,200W Модули 100-120V AC Режим резервирования: 850W С (2) 1,200W Модули

Тепловыделение

512 BTU/hr (Без выдачи питания PoE)

Производительность коммутации

BMCA с настройкой Priority1 и Priority2

Поддерживается

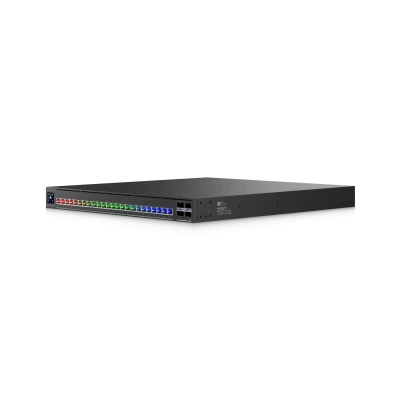

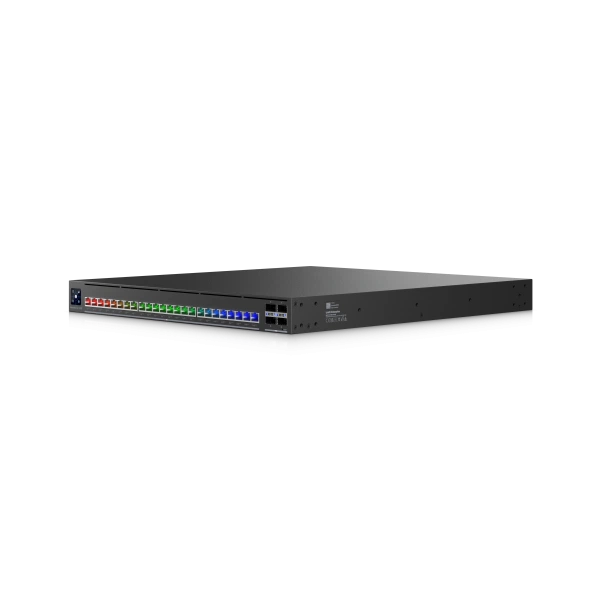

Etherlighting™

Поддерживается

Etherlighting™ - Ethernet

Поддерживается

Etherlighting™ - QSFP28

Поддерживается

IEEE 1588-2008 PTPv2

Поддерживается

PTPv2

Поддерживается; PTPv2 является Не поддерживается over Суммарный порты

Дисплей LCM

1.3" Сенсорный экран

Защита от электростатического разряда

По воздуху: ± 2KV, При контакте: ± 8KV

Коммутационная ёмкость

1,280 Gbps

Механизм задержки End-to-End (E2E)

Поддерживается

Настройка пользовательского профиля: - Интервалы Sync, Announce и Delay Request от −3 до +4

Поддерживается

Настройка пользовательского профиля: - Настройка номера домена PTP

Поддерживается

Настройка пользовательского профиля: - Тайм-аут приёма Announce от 2 до 9

Поддерживается

Профили: IEEE1588, SMPTE 2059-2, AES67 и AES-R16

Поддерживается

Размер таблицы MAC-адресов

32,000

Режим Boundary Clock: только Two-step

Поддерживается

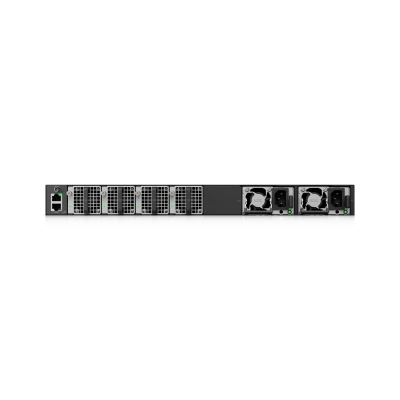

Резервирование

(2) Горячая замена Блоки питания (4) Горячая замена Вентиляторы

Роли часов: Grandmaster, Boundary Clock и Transparent Clock

Поддерживается

Скорость обработки пакетов

810 Mpps

Списки доступа ACL - IPv4

256

Списки доступа ACL - MAC

256

Способ охлаждения

(4) Горячая замена fan Модули; Fan Модули operate С 3 + 1 redundancy

Суммарная неблокирующая пропускная способность

640 Gbps

Функции Layer 3

Поддерживается

Число статических IPv4-маршрутов

512

Управление и функции

ACL по IP-адресам и изоляция сетей

Поддерживается

ACL по MAC-адресам и изоляция устройств

Поддерживается

DHCP Snooping и защита DHCP

Поддерживается

DHCP-сервер для локальных сетей

Поддерживается

IGMP Snooping

Поддерживается

Jumbo Frames

Поддерживается

LLDP-MED

Поддерживается

QoS (DSCP)

Поддерживается

STP и RSTP

Поддерживается

Voice VLAN

Поддерживается

Блокировка MAC-адресов

Поддерживается

Защита от петель

Поддерживается

Защита от сетевых штормов (Storm Control)

Поддерживается

Интерфейс управления

Ethernet AR Serial Консоль

Контроль доступа 802.1X

Поддерживается

Маршрутизация между VLAN локальных сетей

Поддерживается

Ограничение исходящей скорости

Поддерживается

Ограничение скорости multicast и broadcast

Поддерживается

Переопределение виртуальной сети (Virtual Network Override)

Поддерживается

Профили Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)

Поддерживается

Статическая маршрутизация локальных сетей

Поддерживается

Управление потоком (Flow Control)

Поддерживается

Условия эксплуатации

Рабочая влажность

10 до 90% Без конденсации

Рабочая температура

-5 до 40° C (23 до 104° F)

Сертификация

CE, FCC, IC

Соответствие NDAA

Поддерживается
