Артикул: EAV-Fiber-UK

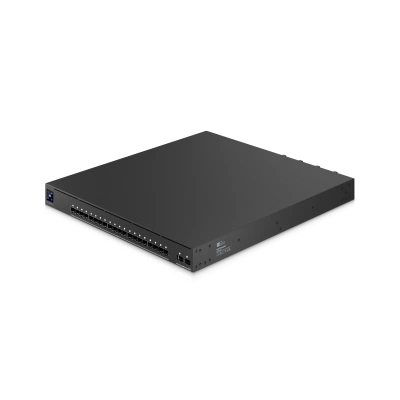

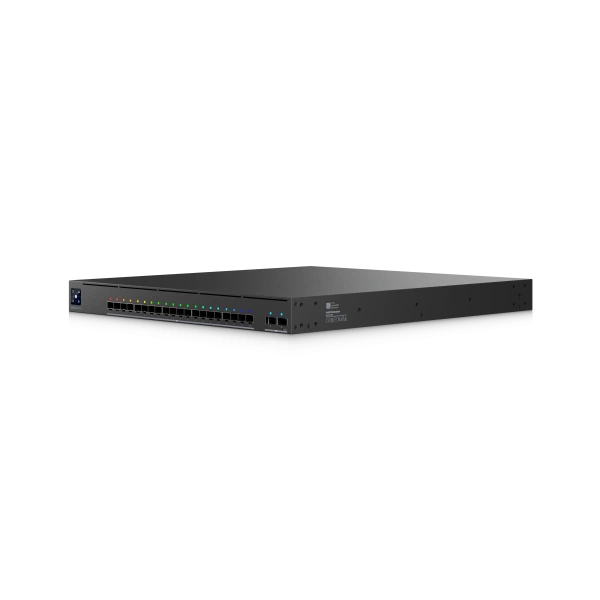

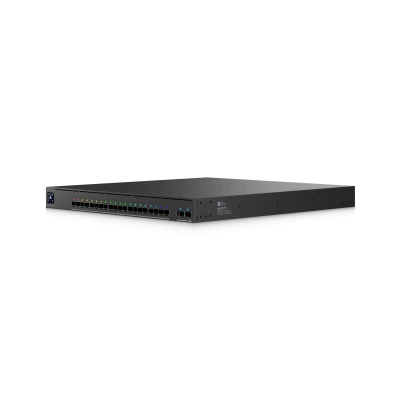

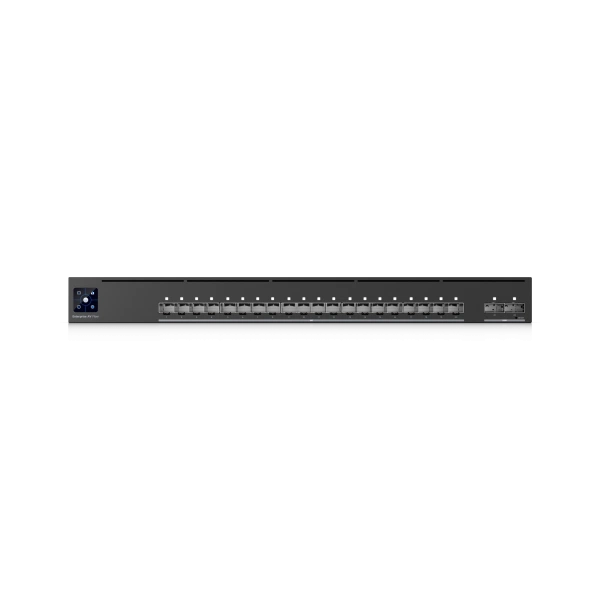

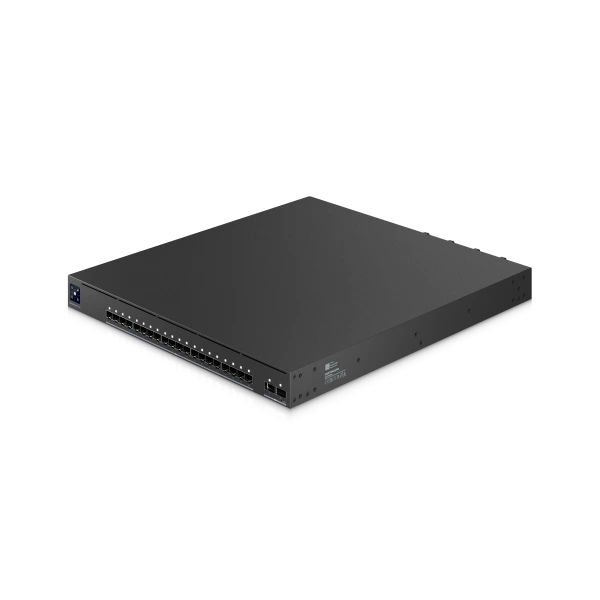

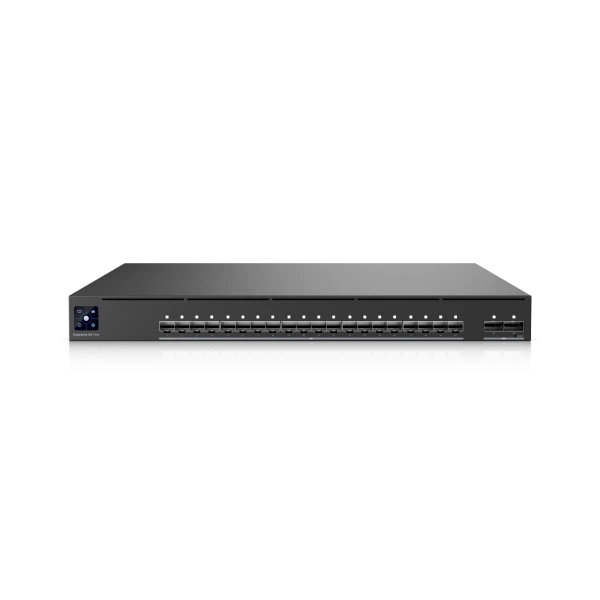

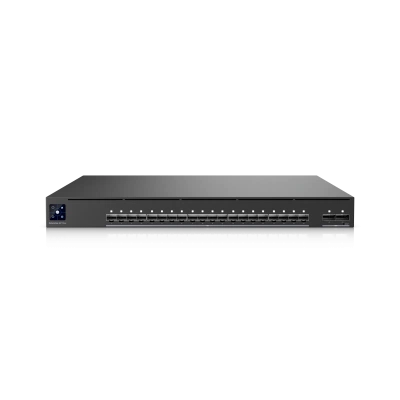

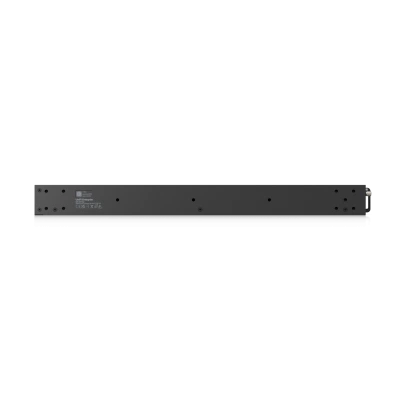

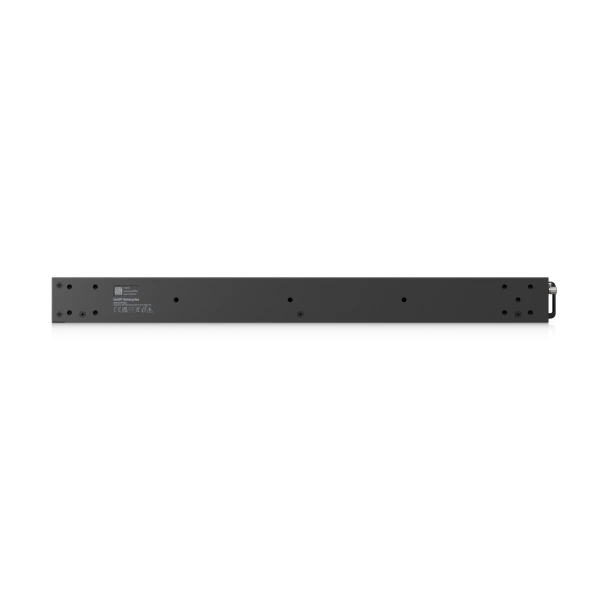

Ubiquiti EAV-Fiber-UK коммутатор
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание о товаре: коммутатор Ubiquiti EAV-Fiber-UK
Ubiquiti EAV-Fiber-UK - коммутатор для объединения сетевых устройств в проводной инфраструктуре. Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Для этой конфигурации Габариты: 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7"). Для этой конфигурации Порты - 1 GbE RJ45: 1 (1G/100M/10M). Значение параметра «Порты - 10G SFP+» составляет 20 (10G/1G). Для этой конфигурации Порты - 100G QSFP28: 2 (100G/40G); Кабели Breakout не поддерживаются. При подборе учитывайте параметр «Порты - Консольный порт»: 1. В проекте это решение помогает собрать проводные подключения в одном узле. При подборе учитывайте скорость портов, число соединений и бюджет питания. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. Для согласования заказа используйте полный код изделия и выбранный вариант.
Функциональные возможности и принцип работы
Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Функция «Профили: IEEE1588, SMPTE 2059-2, AES67 и AES-R16» поддерживается этим исполнением. Практический результат применения - возможность собрать проводные подключения в одном узле. Подключение согласуйте с параметрами обеих сторон соединения. При вводе в эксплуатацию выполните проверку реального рабочего сценария.
Технические особенности
- Габариты - 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7")
- Порты - 1 GbE RJ45 - 1 (1G/100M/10M)
- Порты - 10G SFP+ - 20 (10G/1G)
- Порты - 100G QSFP28 - 2 (100G/40G); Кабели Breakout не поддерживаются
- Порты - Консольный порт - 1
- Порты - SMA - 1; GPS вход для Grandmaster Часы Режим

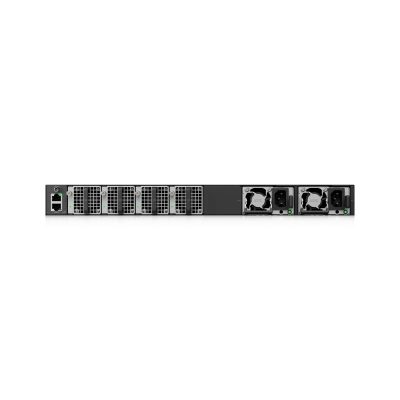

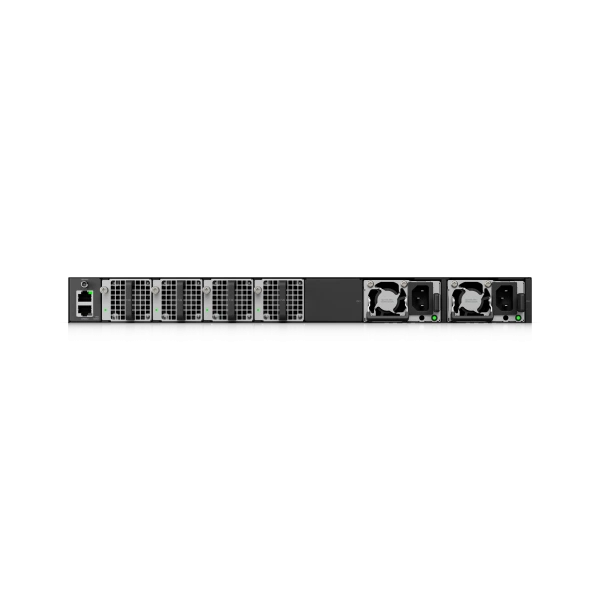

- Резервирование - (2) Горячая замена Блоки питания (4) Горячая замена Вентиляторы
- Функции Layer 3 - Поддерживается

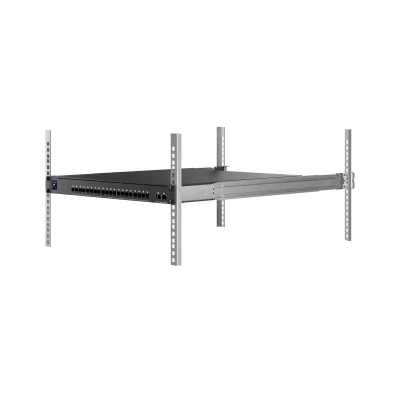

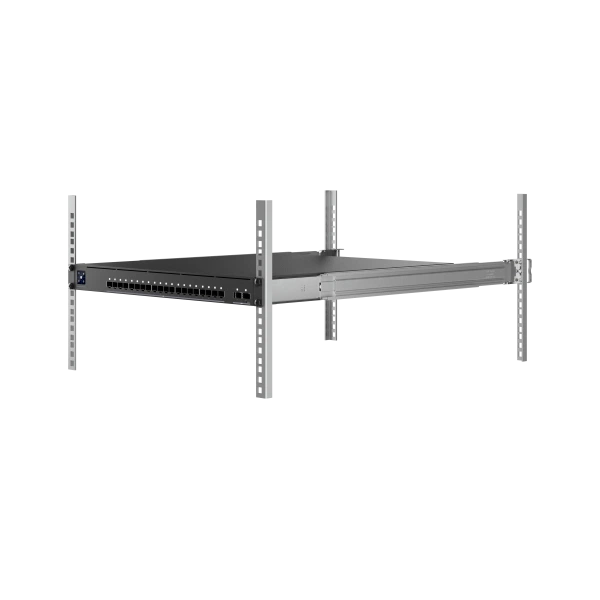

- Исполнение - Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами
- Etherlighting™ - Поддерживается
- Коммутационная ёмкость - 800 Gbps
- Суммарная неблокирующая пропускная способность - 400 Gbps
- Скорость обработки пакетов - 595 Mpps
- PTPv2 - Поддерживается; PTPv2 является Не поддерживается over Суммарный порты
- Число поддерживаемых VLAN - 1,000
- Размер таблицы MAC-адресов - 32,000
- Число статических IPv4-маршрутов - 512
- Буфер пакетов - 8 MB
- Списки доступа ACL - IPv4 - 256
- Списки доступа ACL - MAC - 256
Применение
Такое оборудование используют в офисных сетях, серверных и распределённых системах. Вариант подходит, когда требуется собрать проводные подключения в одном узле. Сначала определите, какую задачу этот узел должен решать в проекте. Подбор зависит от нагрузки, размещения и состава оборудования. Для несовпадающей конфигурации подбирают модификацию с нужными параметрами. Юбикьюти EAV-Fiber-UK подбирают с учётом схемы объекта.
Совместимость и подбор
При выборе проверяйте скорость портов, число соединений и бюджет питания. Для совместной работы предусмотрены Ubiquiti UACC-FAN-F2B-4020, Ubiquiti UACC-PSU-12V-150W, Ubiquiti UACC-GNSS-Antenna. Подключение согласуйте с параметрами обеих сторон соединения. Переносить параметры между близкими исполнениями без проверки совместимости не следует. В монтажной схеме оставьте удобный подход к подключениям. Согласуйте количество изделий вместе с выбранным вариантом поставки.
Конструкция EAV-Fiber-UK
При размещении уделите внимание доступу к портам, охлаждению и укладке кабелей. Для этой конфигурации Габариты: 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7"). Параметр «Исполнение» имеет значение Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами. Значение параметра «Масса» составляет Без монтажных кронштейнов: 8.95 kg (19.7 lb) С монтажными кронштейнами: 9.05 kg (20 lb). Размеры монтажного пространства оценивайте с запасом для соединений. Разместите соединения так, чтобы они оставались доступными после установки. Укладка линий должна исключать натяжение подключённых разъёмов.
Монтаж и эксплуатация
Для установки используйте предусмотренные точки крепления и подходящее основание. В монтажной схеме оставьте удобный подход к подключениям. Оставьте свободный ход кабеля у точки подключения. Допустимая среда эксплуатации определяет подходящее место монтажа. В составе готового проекта испытайте соединения под рабочей нагрузкой. Сохраните схему подключения и точный артикул в составе проекта.
Сравнение с близкими моделями
Оценивайте близкие изделия по роли в системе и параметрам подключения. Основные критерии сравнения - скорость портов, число соединений и бюджет питания. Для сопоставления доступны Ubiquiti EAV-Fiber, Ubiquiti EAV-Fiber-EU. Для согласования заказа используйте полный код изделия и выбранный вариант. Если параметры системы выходят за возможности выбранного варианта, нужен иной артикул. Разница между исполнениями важна только в связи с задачей объекта.
Комплектация
До оформления заказа согласуйте вложения и аксессуары для вашей схемы. Для комплектации заказа используйте точное обозначение этой модификации.
Технические характеристики EAV-Fiber-UK
Габариты и масса
- Габариты
- 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7")
- Масса
- Без монтажных кронштейнов: 8.95 kg (19.7 lb) С монтажными кронштейнами: 9.05 kg (20 lb)
Интерфейсы и подключение
- DHCP Relay
- Поддерживается
- Агрегация портов LACP
- Поддерживается
- Аппаратные временные метки на всех портах Ethernet и QSFP28
- Поддерживается
- Зеркалирование портов
- Поддерживается
- Изоляция портов
- Поддерживается
- Ограничение доступа к порту по MAC-адресу
- Поддерживается
- Поддерживаемая глубина стойки
- 482.6 mm (19") Стойки с четырьмя опорами Глубина между опорами 650 до 1,000 mm (25.6 - 39.4”)
- Порты - 1 GbE RJ45
- 1 (1G/100M/10M)
- Порты - 100G QSFP28
- 2 (100G/40G); Кабели Breakout не поддерживаются
- Порты - 10G SFP+
- 20 (10G/1G)
- Порты - SMA
- 1; GPS вход для Grandmaster Часы Режим
- Порты - Консольный порт
- 1
- Расширенная настройка IGMP (Querier, Fast Leave, Router Port)
- Поддерживается
- Транспорт Layer 2 Ethernet и UDP/IPv4
- Поддерживается
- Число поддерживаемых VLAN
- 1,000
Комплектация и совместимость
- Артикул
- EAV-Fiber-UK
- Буфер пакетов
- 8 MB
- Производитель
- Ubiquiti
- Региональное исполнение
- UK
Конструкция и монтаж
- Исполнение
- Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами
- Материал корпуса
- Сталь SGCC
- Материал крепления
- Сталь SGCC
- Световая индикация - Ethernet
- Поддерживается
- Световая индикация - Блок питания PSU
- Поддерживается
- Световая индикация - Вентилятор
- Поддерживается
Питание
- Блок питания
- (2) модуля питания AC/DC 150W с горячей заменой
- Вход питания
- (2) AC вход, Модули питания с горячей заменой
- Диапазон входного напряжения
- 100 - 240V AC
- Максимальное энергопотребление
- 150W
- Способ питания
- (2) Универсальный вход, 100 - 240V AC, 50/60 Hz
- Тепловыделение
- 512 BTU/hr
Производительность коммутации
- BMCA с настройкой Priority1 и Priority2
- Поддерживается
- Etherlighting™
- Поддерживается
- Etherlighting™ - QSFP28
- Поддерживается
- Etherlighting™ - SFP+
- Поддерживается
- IEEE 1588-2008 PTPv2
- Поддерживается
- PTPv2
- Поддерживается; PTPv2 является Не поддерживается over Суммарный порты
- Дисплей LCM
- 1.3" Сенсорный экран
- Защита от электростатического разряда
- По воздуху: ± 12KV, При контакте: ± 8KV
- Коммутационная ёмкость
- 800 Gbps
- Механизм задержки End-to-End (E2E)
- Поддерживается
- Настройка пользовательского профиля: - Интервалы Sync, Announce и Delay Request от −3 до +4
- Поддерживается
- Настройка пользовательского профиля: - Настройка номера домена PTP
- Поддерживается
- Настройка пользовательского профиля: - Тайм-аут приёма Announce от 2 до 9
- Поддерживается
- Профили: IEEE1588, SMPTE 2059-2, AES67 и AES-R16
- Поддерживается
- Размер таблицы MAC-адресов
- 32,000
- Режим Boundary Clock: только Two-step
- Поддерживается
- Резервирование
- (2) Горячая замена Блоки питания (4) Горячая замена Вентиляторы
- Роли часов: Grandmaster, Boundary Clock и Transparent Clock
- Поддерживается
- Скорость обработки пакетов
- 595 Mpps
- Списки доступа ACL - IPv4
- 256
- Списки доступа ACL - MAC
- 256
- Способ охлаждения
- (4) Горячая замена fan Модули; Fan Модули operate С 3 + 1 redundancy
- Суммарная неблокирующая пропускная способность
- 400 Gbps
- Функции Layer 3
- Поддерживается
- Число статических IPv4-маршрутов
- 512
Управление и функции
- ACL по IP-адресам и изоляция сетей
- Поддерживается
- ACL по MAC-адресам и изоляция устройств
- Поддерживается
- DHCP Snooping и защита DHCP
- Поддерживается
- DHCP-сервер для локальных сетей
- Поддерживается
- IGMP Snooping
- Поддерживается
- Jumbo Frames
- Поддерживается
- LLDP-MED
- Поддерживается
- QoS (DSCP)
- Поддерживается
- STP и RSTP
- Поддерживается
- Voice VLAN
- Поддерживается
- Блокировка MAC-адресов
- Поддерживается
- Защита от петель
- Поддерживается
- Защита от сетевых штормов (Storm Control)
- Поддерживается
- Интерфейс управления
- Ethernet AR Serial Консоль
- Контроль доступа 802.1X
- Поддерживается
- Маршрутизация между VLAN локальных сетей
- Поддерживается
- Ограничение исходящей скорости
- Поддерживается
- Ограничение скорости multicast и broadcast
- Поддерживается
- Переопределение виртуальной сети (Virtual Network Override)
- Поддерживается
- Профили Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
- Поддерживается
- Статическая маршрутизация локальных сетей
- Поддерживается
- Управление потоком (Flow Control)
- Поддерживается
Условия эксплуатации
- Рабочая влажность
- 10 до 90% Без конденсации
- Рабочая температура
- -5 до 40° C (23 до 104° F)
- Сертификация
- CE, FCC, IC
- Соответствие NDAA
- Поддерживается
