Артикул: EAV-Fiber-EU

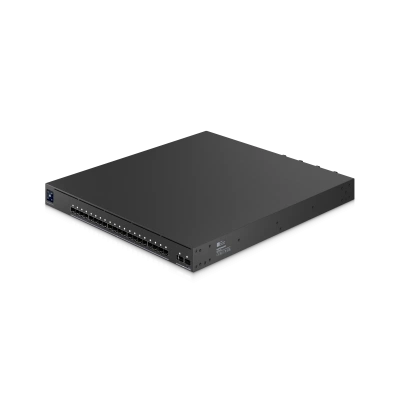

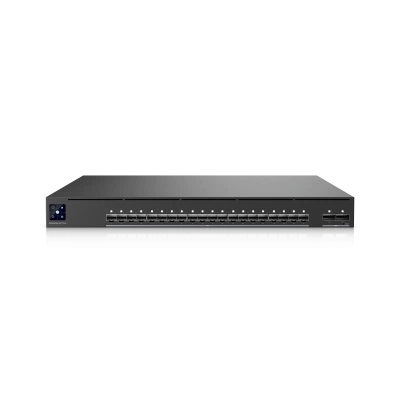

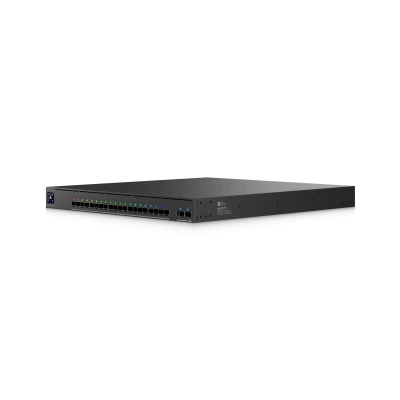

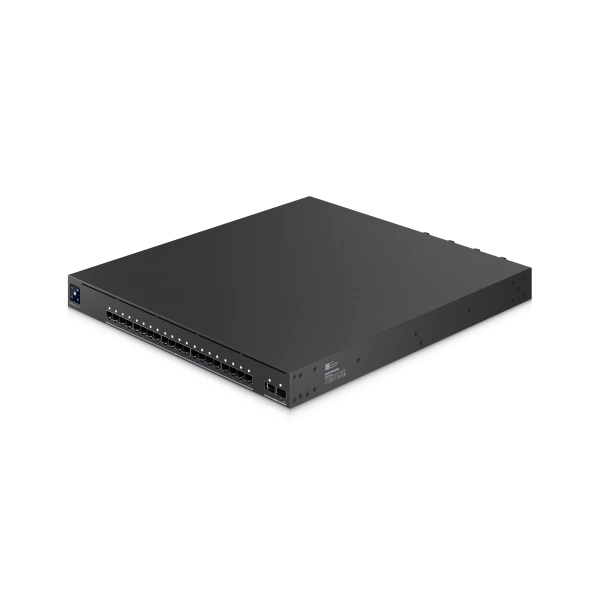

Ubiquiti EAV-Fiber-EU коммутатор
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание о товаре: коммутатор Ubiquiti EAV-Fiber-EU
Ubiquiti EAV-Fiber-EU - коммутатор для объединения сетевых устройств в проводной инфраструктуре. Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Среди характеристик модели Габариты: 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7"). В исполнении предусмотрен параметр «Порты - 1 GbE RJ45»: 1 (1G/100M/10M). В исполнении предусмотрен параметр «Порты - 10G SFP+»: 20 (10G/1G). При подборе учитывайте параметр «Порты - 100G QSFP28»: 2 (100G/40G); Кабели Breakout не поддерживаются. В исполнении предусмотрен параметр «Порты - Консольный порт»: 1. В проекте это решение помогает собрать проводные подключения в одном узле. При подборе учитывайте скорость портов, число соединений и бюджет питания. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии.
Функциональные возможности и принцип работы
Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Функция «Режим Boundary Clock: только Two-step» поддерживается этим исполнением. Практический результат применения - возможность собрать проводные подключения в одном узле. При комплектации учитывайте требования каждого участника соединения. В составе готового проекта испытайте соединения под рабочей нагрузкой.
Технические особенности
- Габариты - 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7")
- Порты - 1 GbE RJ45 - 1 (1G/100M/10M)
- Порты - 10G SFP+ - 20 (10G/1G)
- Порты - 100G QSFP28 - 2 (100G/40G); Кабели Breakout не поддерживаются
- Порты - Консольный порт - 1
- Порты - SMA - 1; GPS вход для Grandmaster Часы Режим

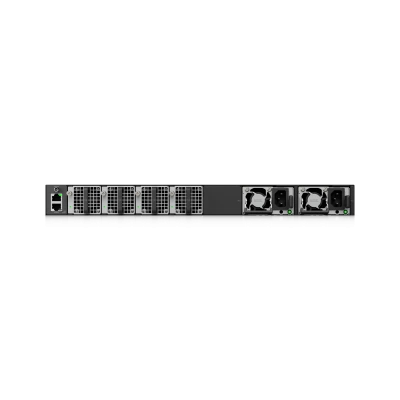

- Резервирование - (2) Горячая замена Блоки питания (4) Горячая замена Вентиляторы
- Функции Layer 3 - Поддерживается

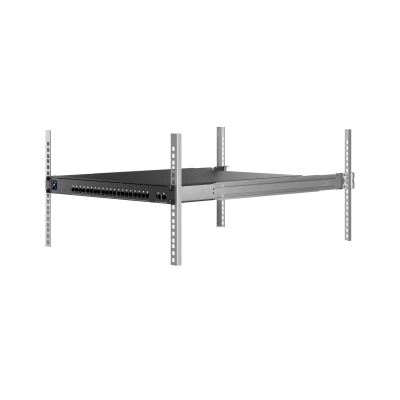

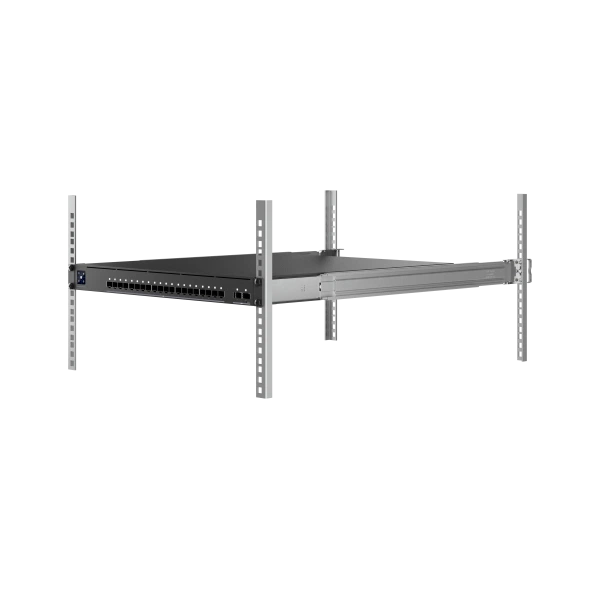

- Исполнение - Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами
- Etherlighting™ - Поддерживается
- Коммутационная ёмкость - 800 Gbps
- Суммарная неблокирующая пропускная способность - 400 Gbps
- Скорость обработки пакетов - 595 Mpps
- PTPv2 - Поддерживается; PTPv2 является Не поддерживается over Суммарный порты
- Число поддерживаемых VLAN - 1,000
- Размер таблицы MAC-адресов - 32,000
- Число статических IPv4-маршрутов - 512
- Буфер пакетов - 8 MB
- Списки доступа ACL - IPv4 - 256
- Списки доступа ACL - MAC - 256
Применение
Такое оборудование используют в офисных сетях, серверных и распределённых системах. Вариант подходит, когда требуется собрать проводные подключения в одном узле. Оцените роль оборудования относительно соседних узлов проекта. Подбор зависит от нагрузки, размещения и состава оборудования. Для задачи с иными требованиями к интерфейсам выбирайте другое исполнение. Юбикьюти EAV-Fiber-EU подбирают с учётом схемы объекта.
Совместимость и подбор
При выборе проверяйте скорость портов, число соединений и бюджет питания. Для совместной работы предусмотрены Ubiquiti UACC-FAN-F2B-4020, Ubiquiti UACC-PSU-12V-150W, Ubiquiti UACC-GNSS-Antenna. Проверьте, подходят ли интерфейсы соседнего узла к выбранной схеме. Для согласования заказа используйте полный код изделия и выбранный вариант. Разместите соединения так, чтобы они оставались доступными после установки. Выбранный артикул и количество передайте при согласовании поставки.
Конструкция EAV-Fiber-EU

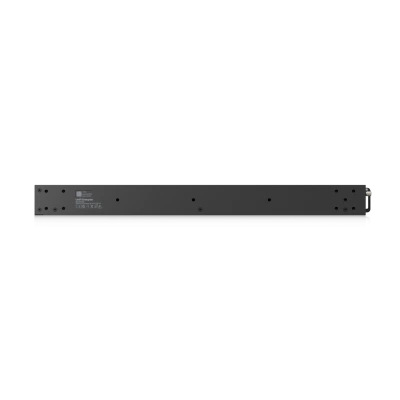

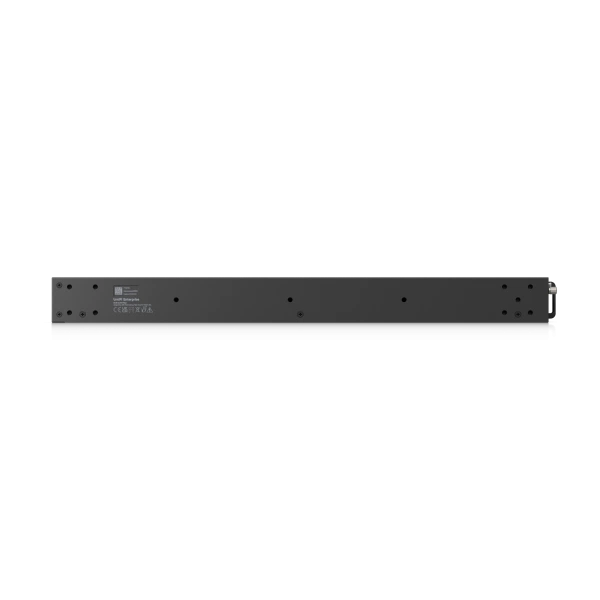

При размещении уделите внимание доступу к портам, охлаждению и укладке кабелей. Параметр «Габариты» имеет значение 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7"). При подборе учитывайте параметр «Исполнение»: Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами. Среди характеристик модели Масса: Без монтажных кронштейнов: 8.95 kg (19.7 lb) С монтажными кронштейнами: 9.05 kg (20 lb). Размеры монтажного пространства оценивайте с запасом для соединений. Прокладку соединений согласуйте с размещением оборудования на объекте. Не передавайте механическую нагрузку от кабелей на разъёмы изделия.
Монтаж и эксплуатация
Убедитесь, что выбранное положение отвечает конструкции оборудования. В монтажной схеме оставьте удобный подход к подключениям. При подключении избегайте механического усилия на контактные узлы. Допустимая среда эксплуатации определяет подходящее место монтажа. Завершайте монтаж проверкой соединений и штатной работы оборудования. Для последующего обслуживания запишите исполнение и место установки.
Сравнение с близкими моделями
Сравнение удобно вести от нужных интерфейсов к монтажному исполнению. Основные критерии сравнения - скорость портов, число соединений и бюджет питания. Для сопоставления доступны Ubiquiti EAV-Fiber, Ubiquiti EAV-Fiber-UK. Заказывайте именно выбранный артикул, поскольку похожие исполнения могут иметь другой набор параметров. При изменении состава системы заново проверьте пригодность выбранного изделия. Выбирайте исполнение под реальные требования проекта.
Комплектация
Состав поставки, крепёж и дополнительные компоненты уточните при заказе. Перед покупкой проверьте выбранное исполнение и требуемое число единиц.
Технические характеристики EAV-Fiber-EU
Габариты и масса
- Габариты
- 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7")
- Масса
- Без монтажных кронштейнов: 8.95 kg (19.7 lb) С монтажными кронштейнами: 9.05 kg (20 lb)
Интерфейсы и подключение
- DHCP Relay
- Поддерживается
- Агрегация портов LACP
- Поддерживается
- Аппаратные временные метки на всех портах Ethernet и QSFP28
- Поддерживается
- Зеркалирование портов
- Поддерживается
- Изоляция портов
- Поддерживается
- Ограничение доступа к порту по MAC-адресу
- Поддерживается
- Поддерживаемая глубина стойки
- 482.6 mm (19") Стойки с четырьмя опорами Глубина между опорами 650 до 1,000 mm (25.6 - 39.4”)
- Порты - 1 GbE RJ45
- 1 (1G/100M/10M)
- Порты - 100G QSFP28
- 2 (100G/40G); Кабели Breakout не поддерживаются
- Порты - 10G SFP+
- 20 (10G/1G)
- Порты - SMA
- 1; GPS вход для Grandmaster Часы Режим
- Порты - Консольный порт
- 1
- Расширенная настройка IGMP (Querier, Fast Leave, Router Port)
- Поддерживается
- Транспорт Layer 2 Ethernet и UDP/IPv4
- Поддерживается
- Число поддерживаемых VLAN
- 1,000
Комплектация и совместимость
- Артикул
- EAV-Fiber-EU
- Буфер пакетов
- 8 MB
- Производитель
- Ubiquiti
- Региональное исполнение
- EU
Конструкция и монтаж
- Исполнение
- Монтаж в стойку (1U, Полная глубина); Для надёжной опоры требуется стойка с 4 опорами либо центральный кронштейн или консольная полка в стойке с 2 опорами
- Материал корпуса
- Сталь SGCC
- Материал крепления
- Сталь SGCC
- Световая индикация - Ethernet
- Поддерживается
- Световая индикация - Блок питания PSU
- Поддерживается
- Световая индикация - Вентилятор
- Поддерживается
Питание
- Блок питания
- (2) модуля питания AC/DC 150W с горячей заменой
- Вход питания
- (2) AC вход, Модули питания с горячей заменой
- Диапазон входного напряжения
- 100 - 240V AC
- Максимальное энергопотребление
- 150W
- Способ питания
- (2) Универсальный вход, 100 - 240V AC, 50/60 Hz
- Тепловыделение
- 512 BTU/hr
Производительность коммутации
- BMCA с настройкой Priority1 и Priority2
- Поддерживается
- Etherlighting™
- Поддерживается
- Etherlighting™ - QSFP28
- Поддерживается
- Etherlighting™ - SFP+
- Поддерживается
- IEEE 1588-2008 PTPv2
- Поддерживается
- PTPv2
- Поддерживается; PTPv2 является Не поддерживается over Суммарный порты
- Дисплей LCM
- 1.3" Сенсорный экран
- Защита от электростатического разряда
- По воздуху: ± 12KV, При контакте: ± 8KV
- Коммутационная ёмкость
- 800 Gbps
- Механизм задержки End-to-End (E2E)
- Поддерживается
- Настройка пользовательского профиля: - Интервалы Sync, Announce и Delay Request от −3 до +4
- Поддерживается
- Настройка пользовательского профиля: - Настройка номера домена PTP
- Поддерживается
- Настройка пользовательского профиля: - Тайм-аут приёма Announce от 2 до 9
- Поддерживается
- Профили: IEEE1588, SMPTE 2059-2, AES67 и AES-R16
- Поддерживается
- Размер таблицы MAC-адресов
- 32,000
- Режим Boundary Clock: только Two-step
- Поддерживается
- Резервирование
- (2) Горячая замена Блоки питания (4) Горячая замена Вентиляторы
- Роли часов: Grandmaster, Boundary Clock и Transparent Clock
- Поддерживается
- Скорость обработки пакетов
- 595 Mpps
- Списки доступа ACL - IPv4
- 256
- Списки доступа ACL - MAC
- 256
- Способ охлаждения
- (4) Горячая замена fan Модули; Fan Модули operate С 3 + 1 redundancy
- Суммарная неблокирующая пропускная способность
- 400 Gbps
- Функции Layer 3
- Поддерживается
- Число статических IPv4-маршрутов
- 512
Управление и функции
- ACL по IP-адресам и изоляция сетей
- Поддерживается
- ACL по MAC-адресам и изоляция устройств
- Поддерживается
- DHCP Snooping и защита DHCP
- Поддерживается
- DHCP-сервер для локальных сетей
- Поддерживается
- IGMP Snooping
- Поддерживается
- Jumbo Frames
- Поддерживается
- LLDP-MED
- Поддерживается
- QoS (DSCP)
- Поддерживается
- STP и RSTP
- Поддерживается
- Voice VLAN
- Поддерживается
- Блокировка MAC-адресов
- Поддерживается
- Защита от петель
- Поддерживается
- Защита от сетевых штормов (Storm Control)
- Поддерживается
- Интерфейс управления
- Ethernet AR Serial Консоль
- Контроль доступа 802.1X
- Поддерживается
- Маршрутизация между VLAN локальных сетей
- Поддерживается
- Ограничение исходящей скорости
- Поддерживается
- Ограничение скорости multicast и broadcast
- Поддерживается
- Переопределение виртуальной сети (Virtual Network Override)
- Поддерживается
- Профили Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
- Поддерживается
- Статическая маршрутизация локальных сетей
- Поддерживается
- Управление потоком (Flow Control)
- Поддерживается
Условия эксплуатации
- Рабочая влажность
- 10 до 90% Без конденсации
- Рабочая температура
- -5 до 40° C (23 до 104° F)
- Сертификация
- CE, FCC, IC
- Соответствие NDAA
- Поддерживается
