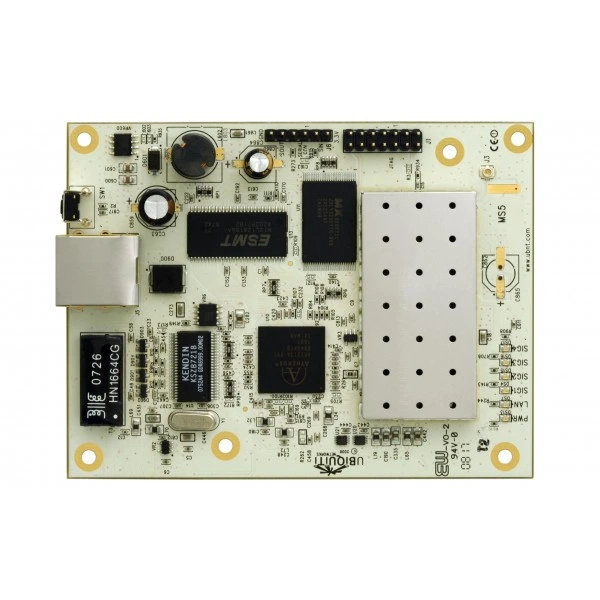

Ubiquiti WispStation5 радиомодуль

Основное описание о товаре: радиомодуль Ubiquiti WispStation5

Ubiquiti WispStation5 - радиомодуль для построения беспроводной подсистемы совместимого оборудования. Радиомодуль выполняет радиопередачу и приём внутри аппаратной платформы. Системная плата, драйвер и антенна должны подходить к выбранному модулю. Значение параметра «Процессор» составляет Atheros AR5312 SoC, MIPS 4KC, 180MHz. Значение параметра «Память» составляет 16MB SDRAM, 4MB Flash. При подборе учитывайте параметр «Габариты»: 4 x 3.2 x 0.6in. Значение параметра «Масса» составляет 0.7lb. Значение параметра «Частоты» составляет 5.20-5.825GHz. В проекте это решение помогает создать беспроводной интерфейс аппаратного узла. При подборе учитывайте форм-фактор, драйвер, частотный диапазон и антенные разъёмы. На этапе проектирования назначьте изделию конкретное место в инфраструктуре. Для согласования заказа используйте полный код изделия и выбранный вариант.

Функциональные возможности и принцип работы

Радиомодуль выполняет радиопередачу и приём внутри аппаратной платформы. Системная плата, драйвер и антенна должны подходить к выбранному модулю. Практический результат применения - возможность создать беспроводной интерфейс аппаратного узла. Сравните требования изделия и характеристики подключаемого оборудования. После установки проверьте работу узла в составе всей системы.

Технические особенности

• Процессор - Atheros AR5312 SoC, MIPS 4KC, 180MHz
• Память - 16MB SDRAM, 4MB Flash
• Габариты - 4 x 3.2 x 0.6in
• Масса - 0.7lb
• Частоты - 5.20-5.825GHz
• Ширина канала - 5/10/20/40MHz (Turbo)
• Регулировка мощности - 0-26dBm, шаг 1dB
• Ethernet - (1) 10/100Base-TX, RJ45
• Последовательный интерфейс - 10-pin (5x2) для RS232/DB9
• Напряжение - 5-24V, рекомендуется не более 18V
• Макс. потребление - 7.0W
• Способ питания - Пассивное PoE, пары 4,5 плюс; 7,8 возврат
• Температура - -20..70C
• Защита ESD/EMP - ±15kV, радио- и Ethernet-порты
• Сертификация - FCC Part 15.247, IC RS210, CE ETSI EN301 489-17 / 893
• RoHS - Да
• Режимы - Клиент, клиент WDS, мост AP
• Безопасность - WEP/WPA
• Сервисы - SNMP, DHCP, NAT
• QoS - 802.11e/WMM

Применение

Такое оборудование используют в специализированных сетевых платформах и встраиваемых системах. Вариант подходит, когда требуется создать беспроводной интерфейс аппаратного узла. Оцените роль оборудования относительно соседних узлов проекта. Подбор зависит от нагрузки, размещения и состава оборудования. Если параметры системы выходят за возможности выбранного варианта, нужен иной артикул. Юбикьюти WispStation5 подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте форм-фактор, драйвер, частотный диапазон и антенные разъёмы. Сопряжённые компоненты выбирайте под требуемый интерфейс и рабочую схему изделия. При комплектации учитывайте требования каждого участника соединения. Заказывайте именно выбранный артикул, поскольку похожие исполнения могут иметь другой набор параметров. В монтажной схеме оставьте удобный подход к подключениям. Согласуйте количество изделий вместе с выбранным вариантом поставки.

Конструкция WispStation5

При размещении уделите внимание посадочному месту, отводу тепла и антенным соединениям. Параметр «Габариты» имеет значение 4 x 3.2 x 0.6in. При подборе учитывайте параметр «Масса»: 0.7lb. Оставьте место для кабельных изгибов и обслуживания оборудования. В монтажной схеме оставьте удобный подход к подключениям. Не передавайте механическую нагрузку от кабелей на разъёмы изделия. Оцените микроклимат в монтажной точке до завершения проекта.

Монтаж и эксплуатация

Монтажную схему согласуйте с конструкцией изделия и несущей поверхностью. Оцените доступ к разъёмам при окончательном размещении узла. Укладка линий должна исключать натяжение подключённых разъёмов. Температуру и влажность на объекте сопоставьте с рабочими пределами изделия. До передачи объекта проверьте ожидаемый результат работы узла. Зафиксируйте выбранную конфигурацию в перечне оборудования объекта.

Сравнение с близкими моделями

Для выбора между моделями сначала выделите обязательные параметры системы. Основные критерии сравнения - форм-фактор, драйвер, частотный диапазон и антенные разъёмы. Для сопоставления доступны Ubiquiti AIRGATEWAY, Ubiquiti AIRGATEWAY-LR. Для согласования заказа используйте полный код изделия и выбранный вариант. Для несовпадающей конфигурации подбирают модификацию с нужными параметрами. Подбор зависит от нагрузки, размещения и состава оборудования.

Комплектация

Состав поставки, крепёж и дополнительные компоненты уточните при заказе. Выбранный артикул и количество передайте при согласовании поставки.
