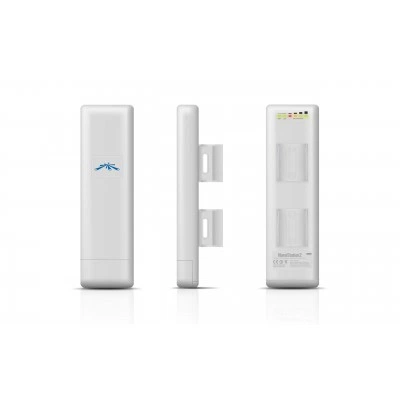

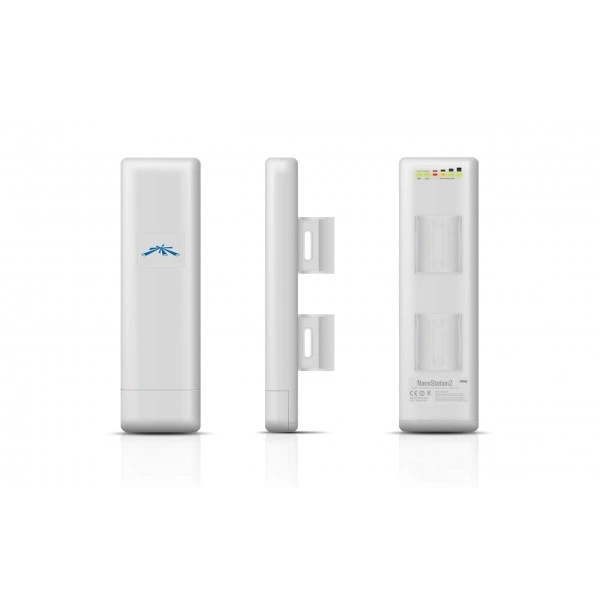

Ubiquiti NS5 радиомост

Основное описание о товаре: радиомост Ubiquiti NS5

Ubiquiti NS5 - радиомост для передачи сетевого трафика по беспроводной линии. Радиомост передаёт данные между совместимыми радиоустройствами. Качество радиолинии зависит от взаимного расположения антенн и состояния эфира. Среди характеристик модели Процессор: Atheros AR2313 SoC, MIPS 4KC, 180MHz. Параметр «Память» имеет значение 16MB SDRAM, 4MB Flash. При подборе учитывайте параметр «Габариты»: 26.4 x 8 x 3cm. Среди характеристик модели Масса: 0.4kg. При подборе учитывайте параметр «Частоты»: 5.475-5.825GHz. В проекте это решение помогает соединить удалённые участки инфраструктуры. При подборе учитывайте рабочий диапазон, тип антенны и параметры удалённой стороны. Сначала определите, какую задачу этот узел должен решать в проекте. Переносить параметры между близкими исполнениями без проверки совместимости не следует.

Функциональные возможности и принцип работы

Радиомост передаёт данные между совместимыми радиоустройствами. Качество радиолинии зависит от взаимного расположения антенн и состояния эфира. Практический результат применения - возможность соединить удалённые участки инфраструктуры. Проверьте, подходят ли интерфейсы соседнего узла к выбранной схеме. До передачи объекта проверьте ожидаемый результат работы узла.

Технические особенности

• Процессор - Atheros AR2313 SoC, MIPS 4KC, 180MHz
• Память - 16MB SDRAM, 4MB Flash
• Габариты - 26.4 x 8 x 3cm
• Масса - 0.4kg
• Частоты - 5.475-5.825GHz
• Стандарт - 802.11a
• Ширина канала - 5/10/20/40MHz
• Усиление - 14dBi
• Поляризация - Переключаемая программно
• VSWR - 1.4:1
• Отношение вперёд / назад - 30dB+
• Ширина диаграммы азимут - 55°
• Ширина диаграммы возвышение - 18°
• Пропускная способность - 25Mbps+ TCP/IP
• Ethernet - (1) 10/100Base-TX, RJ45
• Внешняя антенна - RP-SMA, опционально
• Корпус - Наружный пластик с УФ-стабилизацией
• Монтаж - На опору; комплект включён
• Адаптер - 12V, 1A, 12W, в комплекте
• Способ питания - Пассивное PoE, пары 4,5 плюс; 7,8 возврат

Применение

Такое оборудование используют в сетях операторов связи, на промышленных площадках и между зданиями. Вариант подходит, когда требуется соединить удалённые участки инфраструктуры. На этапе проектирования назначьте изделию конкретное место в инфраструктуре. Ориентируйтесь на рабочий сценарий, а не только на старшинство модели. При изменении состава системы заново проверьте пригодность выбранного изделия. Юбикьюти NS5 подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте рабочий диапазон, тип антенны и параметры удалённой стороны. Сопряжённые компоненты выбирайте под требуемый интерфейс и рабочую схему изделия. Сравните требования изделия и характеристики подключаемого оборудования. Соседние артикулы одной линейки могут отличаться подключением или комплектацией. В монтажной схеме оставьте удобный подход к подключениям. Выбранный артикул и количество передайте при согласовании поставки.

Конструкция NS5

При размещении уделите внимание юстировке антенны и защищённой прокладке кабеля. Параметр «Габариты» имеет значение 26.4 x 8 x 3cm. При подборе учитывайте параметр «Масса»: 0.4kg. Для этой конфигурации Корпус: Наружный пластик с УФ-стабилизацией. Оставьте место для кабельных изгибов и обслуживания оборудования. Прокладку соединений согласуйте с размещением оборудования на объекте. Укладка линий должна исключать натяжение подключённых разъёмов.

Монтаж и эксплуатация

Убедитесь, что выбранное положение отвечает конструкции оборудования. Оцените доступ к разъёмам при окончательном размещении узла. Закрепите кабельную трассу независимо от интерфейсных соединений. Температуру и влажность на объекте сопоставьте с рабочими пределами изделия. Контроль работоспособности проводите вместе с подключёнными устройствами. В проектной ведомости отметьте модель и состав подключённых устройств.

Сравнение с близкими моделями

Альтернативы подбирают по назначению, доступным соединениям и условиям размещения. Основные критерии сравнения - рабочий диапазон, тип антенны и параметры удалённой стороны. Для сопоставления доступны Ubiquiti AIRGATEWAY, Ubiquiti AIRGATEWAY-LR. Для согласования заказа используйте полный код изделия и выбранный вариант. Для задачи с иными требованиями к интерфейсам выбирайте другое исполнение. Выбирайте исполнение под реальные требования проекта.

Комплектация

Комплектность: (1) NanoStation, (2) пластиковых хомута, (1) PoE-инжектор, (1) адаптер AC.

Состав поставки, крепёж и дополнительные компоненты уточните при заказе. Согласуйте количество изделий вместе с выбранным вариантом поставки.
