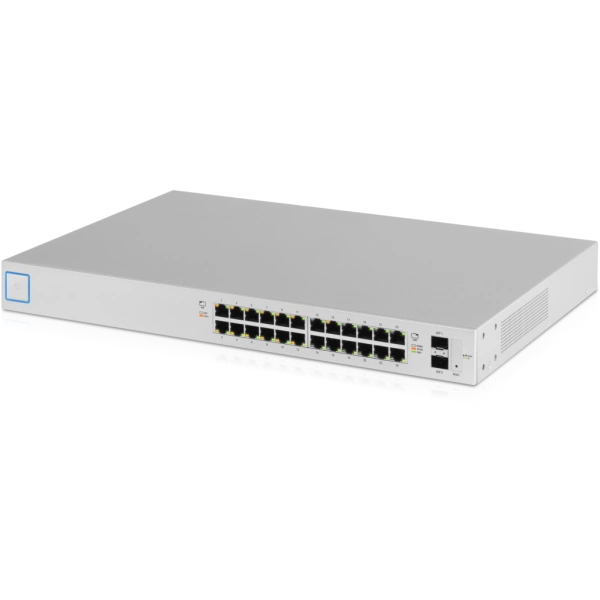

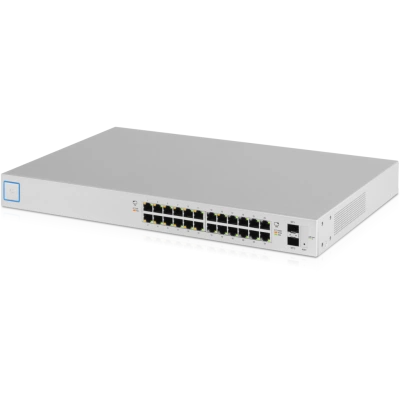

Ubiquiti US-L2-24-POE коммутатор

Основное описание о товаре: коммутатор Ubiquiti US-L2-24-POE

Ubiquiti US-L2-24-POE - коммутатор для объединения сетевых устройств в проводной инфраструктуре. Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Среди характеристик модели Габариты: 442.4 x 285.4 x 43.7mm (17.4 x 11.2 x 1.7"). При подборе учитывайте параметр «Масса»: 4.71kg (10.38lb). Параметр «Порты RJ45» имеет значение (24) 10/100/1000Mbps. В исполнении предусмотрен параметр «Порты SFP»: (2) 1Gbps. Для этой конфигурации Управление: Ethernet, в полосе передачи данных. В проекте это решение помогает собрать проводные подключения в одном узле. При подборе учитывайте скорость портов, число соединений и бюджет питания. Начните подбор с роли изделия в общей схеме объекта. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии.

Функциональные возможности и принцип работы

Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Практический результат применения - возможность собрать проводные подключения в одном узле. Подключение согласуйте с параметрами обеих сторон соединения. В составе готового проекта испытайте соединения под рабочей нагрузкой.

Технические особенности

• Габариты - 442.4 x 285.4 x 43.7mm (17.4 x 11.2 x 1.7")
• Масса - 4.71kg (10.38lb)
• Порты RJ45 - (24) 10/100/1000Mbps
• Порты SFP - (2) 1Gbps
• Управление - Ethernet, в полосе передачи данных
• Скорость линии - 26Gbps
• Потребление без PoE - 32W
• Слоты БП - (2), горячая замена
• Установленный блок питания - AC/DC 150W
• Максимальная суммарная мощность - 500W при (2) БП по 250W
• Вход AC/DC - 100-240V AC / 50-60Hz
• Вход DC/DC - 22-60V; выход 54V DC
• Выход PoE - IEEE 802.3af/at, контакты 1,2 плюс; 3,6 минус
• Макс. мощность PoE+ на порт PSE - 34.2W
• Диапазон напряжения 802.3af - 44-57V
• Диапазон напряжения 802.3at - 50-57V
• Температура - -5..40°C (23..104°F)
• Влажность - 5..95%, без конденсации
• Защита ESD/EMP - Воздух ±24kV, контакт ±24kV
• Удар и вибрация - ETSI300-019-1.4

Применение

Такое оборудование используют в офисных сетях, серверных и распределённых системах. Вариант подходит, когда требуется собрать проводные подключения в одном узле. Сначала определите, какую задачу этот узел должен решать в проекте. Сопоставляйте параметры изделия с проектными требованиями. Если параметры системы выходят за возможности выбранного варианта, нужен иной артикул. Юбикьюти US-L2-24-POE подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте скорость портов, число соединений и бюджет питания. Сопряжённые компоненты выбирайте под требуемый интерфейс и рабочую схему изделия. Параметры сопряжённых устройств должны соответствовать друг другу. Заказывайте именно выбранный артикул, поскольку похожие исполнения могут иметь другой набор параметров. Прокладку соединений согласуйте с размещением оборудования на объекте. Для заказа согласуйте точный артикул и количество изделий.

Конструкция US-L2-24-POE

При размещении уделите внимание доступу к портам, охлаждению и укладке кабелей. Для этой конфигурации Габариты: 442.4 x 285.4 x 43.7mm (17.4 x 11.2 x 1.7"). Параметр «Масса» имеет значение 4.71kg (10.38lb). При размещении учитывайте свободное пространство вокруг подключений. В монтажной схеме оставьте удобный подход к подключениям. При подключении избегайте механического усилия на контактные узлы. Оцените микроклимат в монтажной точке до завершения проекта.

Монтаж и эксплуатация

Убедитесь, что выбранное положение отвечает конструкции оборудования. Положение изделия выбирайте вместе с трассой подключаемых линий. Закрепите кабельную трассу независимо от интерфейсных соединений. Температуру и влажность на объекте сопоставьте с рабочими пределами изделия. После установки проверьте работу узла в составе всей системы. В проектной ведомости отметьте модель и состав подключённых устройств.

Сравнение с близкими моделями

Сравнивайте функционально подходящие варианты по одинаковым критериям. Основные критерии сравнения - скорость портов, число соединений и бюджет питания. Для сопоставления доступны Ubiquiti AIRGATEWAY, Ubiquiti AIRGATEWAY-LR. Совпадение названия семейства ещё не определяет подходящую модификацию. Схема с другим типом подключения требует отдельно подходящего решения. При сравнении вариантов учитывайте условия конкретного объекта.

Комплектация

Комплектность выбранной поставки уточните вместе с дополнительным оснащением. Для заказа согласуйте точный артикул и количество изделий.
