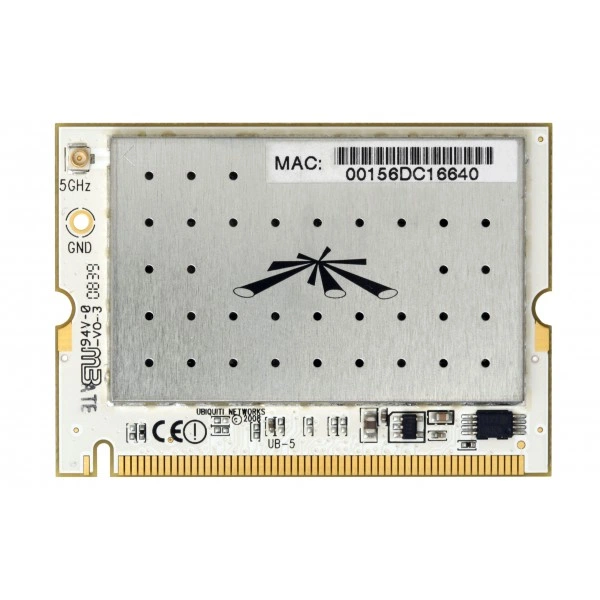

Ubiquiti UB5 радиомодуль

Основное описание о товаре: радиомодуль Ubiquiti UB5

Ubiquiti UB5 - радиомодуль для построения беспроводной подсистемы совместимого оборудования. Радиомодуль выполняет радиопередачу и приём внутри аппаратной платформы. Системная плата, драйвер и антенна должны подходить к выбранному модулю. Значение параметра «Напряжение» составляет 3.3V DC. Среди характеристик модели Безопасность: WPA, WPA2, AES-CCM, TKIP, 802.1x, 64/128/152-bit WEP. Для этой конфигурации RoHS: Да. Для этой конфигурации Стандарты и диапазон: IEEE 802.11a, 5GHz. Для этой конфигурации Системный интерфейс: 32-bit mini-PCI Type IIIB. В проекте это решение помогает создать беспроводной интерфейс аппаратного узла. При подборе учитывайте форм-фактор, драйвер, частотный диапазон и антенные разъёмы. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. Заказывайте именно выбранный артикул, поскольку похожие исполнения могут иметь другой набор параметров.

Функциональные возможности и принцип работы

Радиомодуль выполняет радиопередачу и приём внутри аппаратной платформы. Системная плата, драйвер и антенна должны подходить к выбранному модулю. Практический результат применения - возможность создать беспроводной интерфейс аппаратного узла. При комплектации учитывайте требования каждого участника соединения. После установки проверьте работу узла в составе всей системы.

Технические особенности

• Напряжение - 3.3V DC
• Безопасность - WPA, WPA2, AES-CCM, TKIP, 802.1x, 64/128/152-bit WEP
• RoHS - Да
• Стандарты и диапазон - IEEE 802.11a, 5GHz
• Системный интерфейс - 32-bit mini-PCI Type IIIB
• Антенные разъёмы - (1) u.fl
• Рабочая температура - -30C..+70C
• Рабочие частоты - 5.20-5.825GHz
• Чипсет - Atheros AR5414, Super A/Turbo
• Ширина канала - 5/10/20/40MHz
• Скорости - 6, 9, 12, 24, 36, 48, 54Mbps
• Мощность передачи по режимам - 6Mbps23 dBm±1.5dB; 9Mbps23 dBm±1.5dB; 12Mbps23 dBm±1.5dB; 18Mbps23 dBm±1.5dB; 24Mbps23 dBm±1.5dB; 36Mbps21 dBm±1.5dB; 48Mbps19 dBm±1.5dB; 54Mbps18 dBm±1.5dB
• Чувствительность приёма по режимам - 6Mbps-94 dBm±1.5dB; 9Mbps-93 dBm±1.5dB; 12Mbps-91 dBm±1.5dB; 18Mbps-90 dBm±1.5dB; 24Mbps-86 dBm±1.5dB; 36Mbps-83 dBm±1.5dB; 48Mbps-77 dBm±1.5dB; 54Mbps-74 dBm±1.5dB
• Артикул - UB5
• Производитель - Ubiquiti

Применение

Такое оборудование используют в специализированных сетевых платформах и встраиваемых системах. Вариант подходит, когда требуется создать беспроводной интерфейс аппаратного узла. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. При сравнении вариантов учитывайте условия конкретного объекта. При изменении состава системы заново проверьте пригодность выбранного изделия. Юбикьюти UB5 подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте форм-фактор, драйвер, частотный диапазон и антенные разъёмы. Сопряжённые компоненты выбирайте под требуемый интерфейс и рабочую схему изделия. Параметры сопряжённых устройств должны соответствовать друг другу. Соседние артикулы одной линейки могут отличаться подключением или комплектацией. Оцените доступ к разъёмам при окончательном размещении узла. Согласуйте количество изделий вместе с выбранным вариантом поставки.

Конструкция UB5

При размещении уделите внимание посадочному месту, отводу тепла и антенным соединениям. Оставьте место для кабельных изгибов и обслуживания оборудования. Положение изделия выбирайте вместе с трассой подключаемых линий. Укладка линий должна исключать натяжение подключённых разъёмов. Допустимая среда эксплуатации определяет подходящее место монтажа.

Монтаж и эксплуатация

Монтажную схему согласуйте с конструкцией изделия и несущей поверхностью. Положение изделия выбирайте вместе с трассой подключаемых линий. Оставьте свободный ход кабеля у точки подключения. Условия на площадке должны соответствовать выбранному исполнению. Контроль работоспособности проводите вместе с подключёнными устройствами. Сохраните схему подключения и точный артикул в составе проекта.

Сравнение с близкими моделями

Сравнение удобно вести от нужных интерфейсов к монтажному исполнению. Основные критерии сравнения - форм-фактор, драйвер, частотный диапазон и антенные разъёмы. Для сопоставления доступны Ubiquiti AIRGATEWAY, Ubiquiti AIRGATEWAY-LR. Переносить параметры между близкими исполнениями без проверки совместимости не следует. Если параметры системы выходят за возможности выбранного варианта, нужен иной артикул. При сравнении вариантов учитывайте условия конкретного объекта.

Комплектация

Состав поставки, крепёж и дополнительные компоненты уточните при заказе. Перед покупкой проверьте выбранное исполнение и требуемое число единиц.
