Однопортовое устройство защиты для сетей 10/100/1000Base-TX

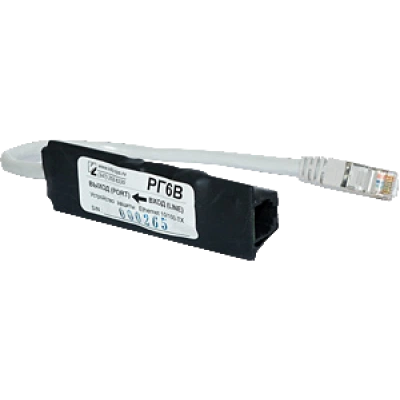

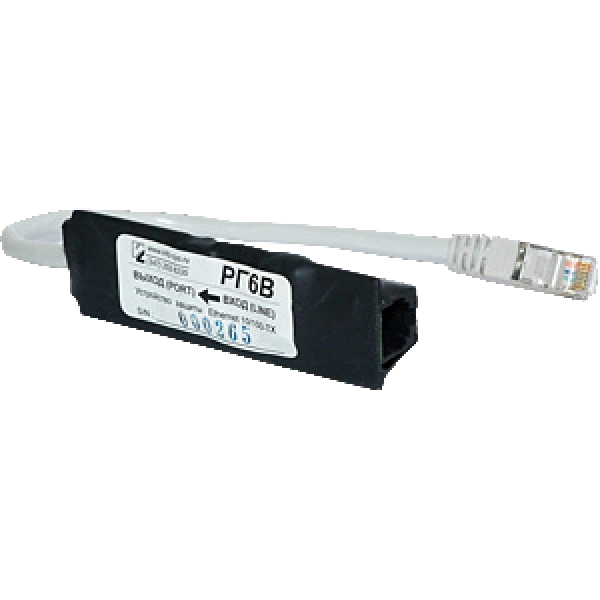

Устройство РГ6G.х-1 (далее устройство) обеспечивает защиту портов Ethernet (10/100/1000Base-TX) компьютера и/или оборудования передачи данных от опасных напряжений (грозы и бросков напряжения электросети). Применение устройства обеспечивает изоляцию защищаемого сегмента сети от воздействия опасных напряжений с амплитудой до 15000 вольт.

Подключение

Устройство РГ6 исполнение 1 имеет симметричную конструкцию и может подключаться в любом направлении.

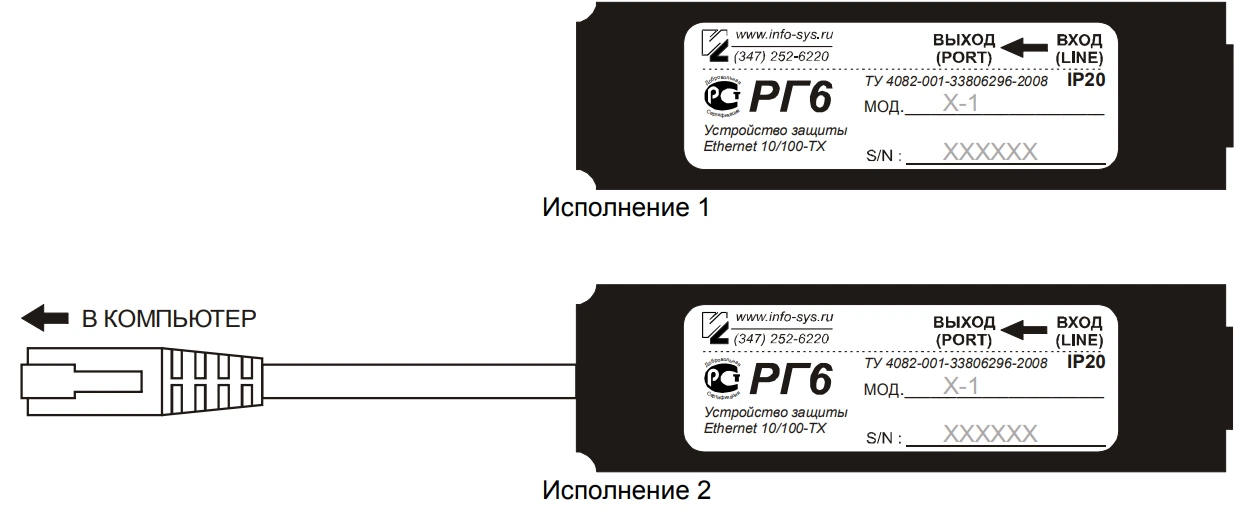

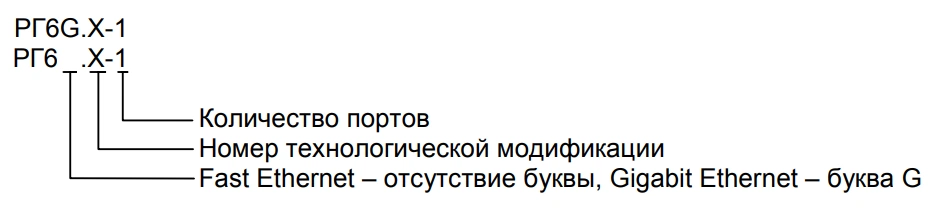

Маркировка

Требования безопасности

Устройство защиты является электронным прибором. Целостность защитной оболочки является основным условием правильной и безопасной работы устройства.

Принцип работы

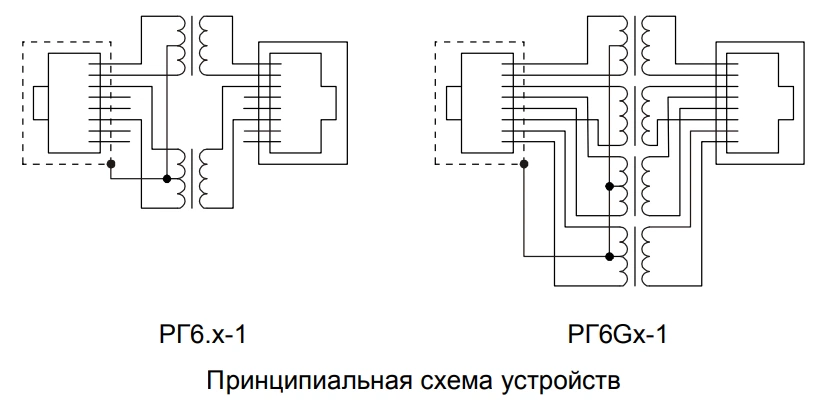

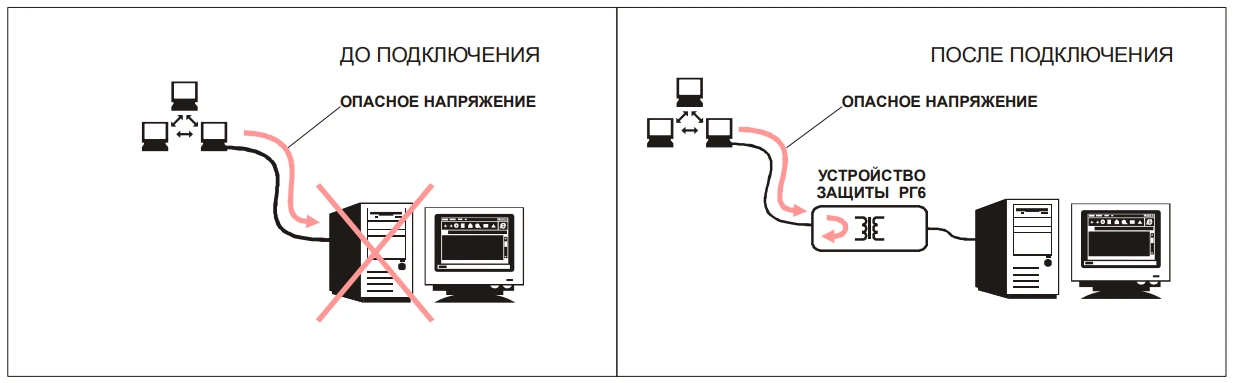

В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты Ethernet. Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100/1000 Мб/С и высокой электрической прочности межобмоточной изоляции.

Применение трансформаторной развязки предопределило следующие конструктивные решения, примененные в устройстве защиты.

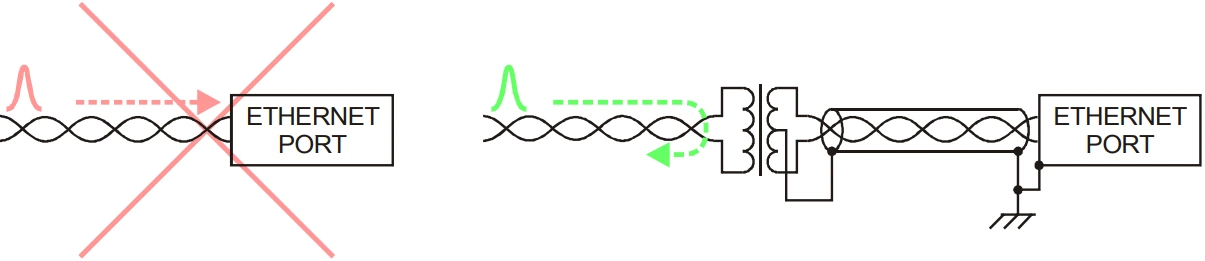

1. Высоковольтная трансформаторная развязка препятствует попаданию на вход Ethernet порта защищаемого оборудования опасных напряжений от грозовых разрядов, а также от бросков напряжения электрической сети, которые могут возникнуть на втором конце кабельного сегмента в результате индустриальных помех различного происхождения (включение/выключение мощной нагрузки, электросварочные работы, нарушение контакта в электрических соединителях и т.п.).

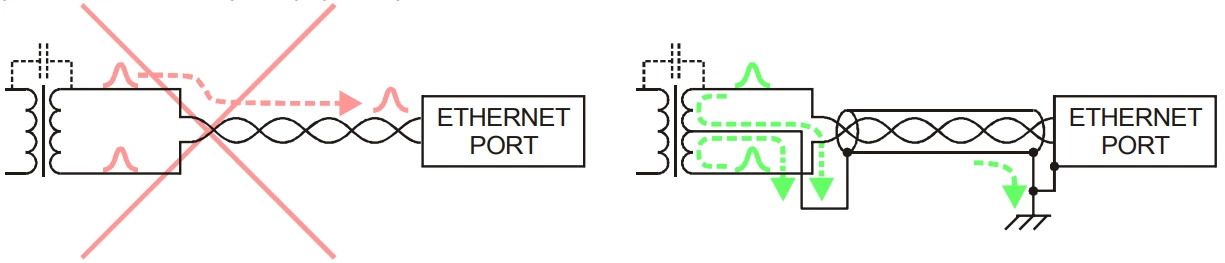

2. Экранированный шнур, соединяющий устройство с защищаемым оборудованием, обеспечивает дополнительное подавление синфазной помехи, проникающей через межобмоточную емкость разделительного трансформатора.

Рекомендации по применению

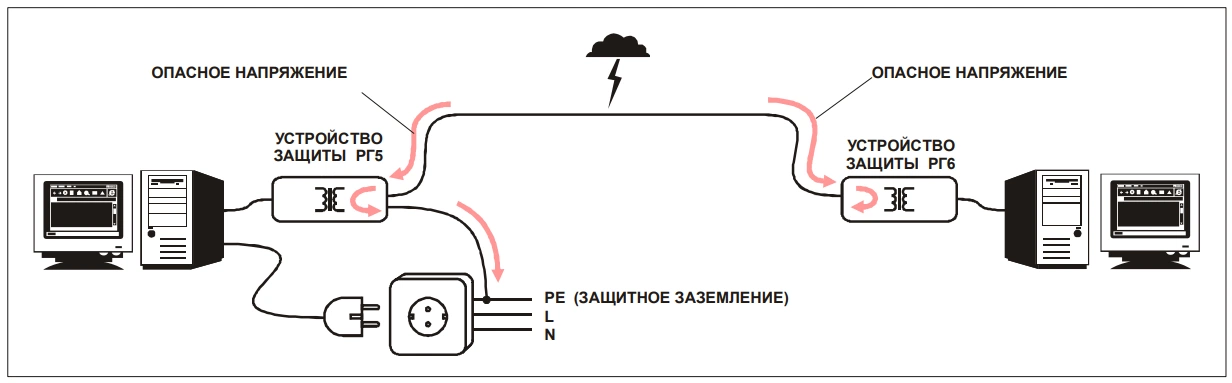

Оборудование на втором конце кабельного сегмента рекомендуется защитить при помощи устройства защиты РГ5. Такое подключение обеспечивает "мягкое" стекание электростатических зарядов, оседающих на кабельном сегменте при выпадении осадков и индуцируемых грозовыми облаками.
