UBIQUITI Грозозащита Info-Sys РГ4 12LSA

Защитный модуль, 12 линий, Ethernet RJ45 10/100Base-TX / LSA, 1U

Предназначен для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через диодный мост и газонаполненный разрядник. Применение разрядника позволило обеспечить высокую стойкость устройства к блуждающим уравнивающим токам вплоть до случайного попадания фазного напряжения (220 В) электросети на жилы кабельного сегмента.

Устройство может быть смонтировано в стойку (19", 1U) с помощью специального корпуса.

Особенности:

• Кабель монтируется непосредственно на устройстве защиты. Это позволяет экономить монтажное пространство, не устанавливая отдельную Patch Panel, и уменьшить количество соединительных переходов.
• Специальная монтажная планка с отверстиями позволяет надежно закрепить монтируемый кабель и зафиксировать кабельный "косоплет".

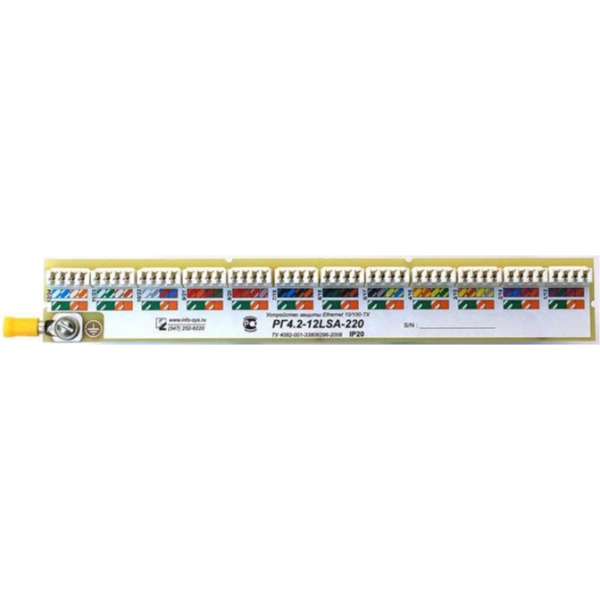

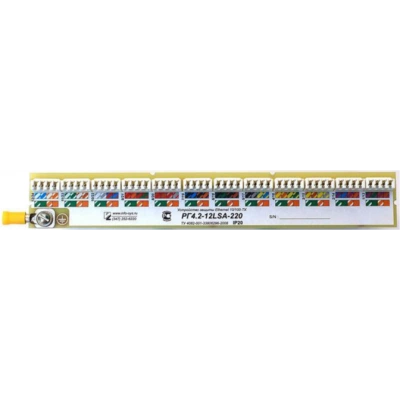

• Ножевые LSA контакты для присоединения кабеля обеспечивают быстрое и надёжное присоединение кабельных проводников.
• Цветная этикетка облегчает монтаж кабеля и уменьшает количество ошибок при монтаже.

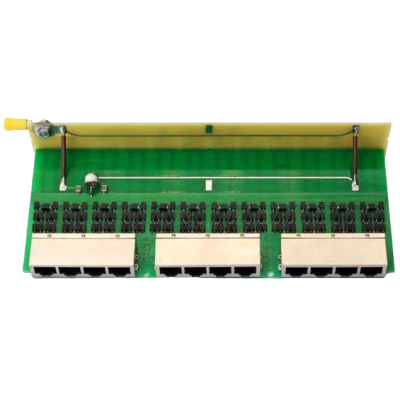

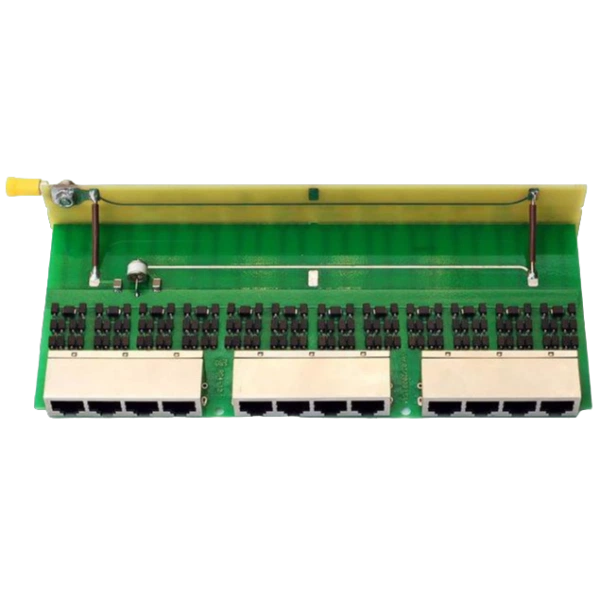

• Топология печатной платы устройства обеспечивает высокую однородность кабельного тракта и низкие потери полезного сигнала. (Для скорости 10 Мбит/с уровень потерь в устройстве меньше, чем в кабеле категории 5е длиной 0,5 м)
• Высокая степень подавления помех.

Рекомендуется применять данное устройство для защиты кабельных сегментов, проложенных по наружным стенам и крышам зданий. Второй конец кабельного сегмента рекомендуется защищать устройствами типа РГ6.

Подключение

Модуль имеет клемму для подключения шины защитного заземления РЕ. Если применяемый кабель имеет экран, то дренажный проводник экрана и сам экран кабеля следует надежно заизолировать во избежание высоковольтного пробоя на шину заземления.

Подключение оборудования выполняется стандартными неэкранированными соединительными шнурами RJ-45 - RJ-45. Длина шнуров определяется по месту. Рекомендуется, при подключении кабеля, подключать все его жилы, не зависимо от того используются они или нет. Стойкость устройства прямо пропорциональна количеству жил в подключаемом кабеле (чем больше жил подключено — тем выше стойкость).

ВНИМАНИЕ !!!

Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.

Если в помещение, где устанавливается защитное устройство, не представляется возможным проложить проводник защитного заземления РЕ, рекомендуется использовать устройство РГ6, обеспечивающее меньший уровень защиты оборудования, но не требующее заземления.
