Артикул: USW-Pro-HD-24

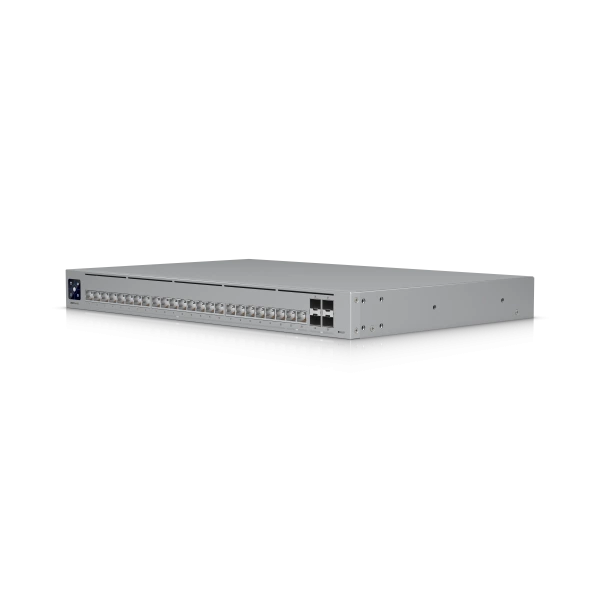

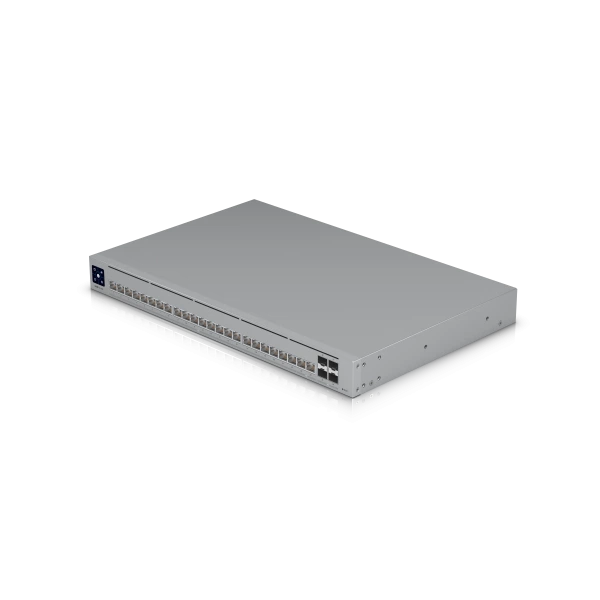

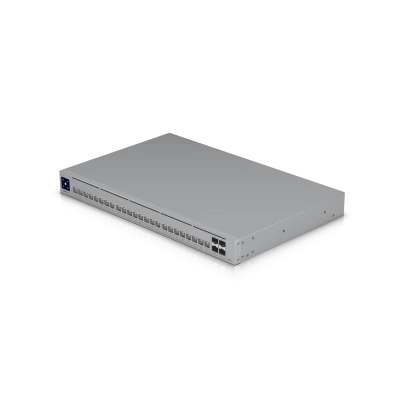

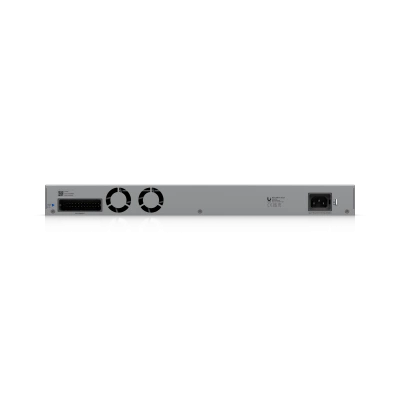

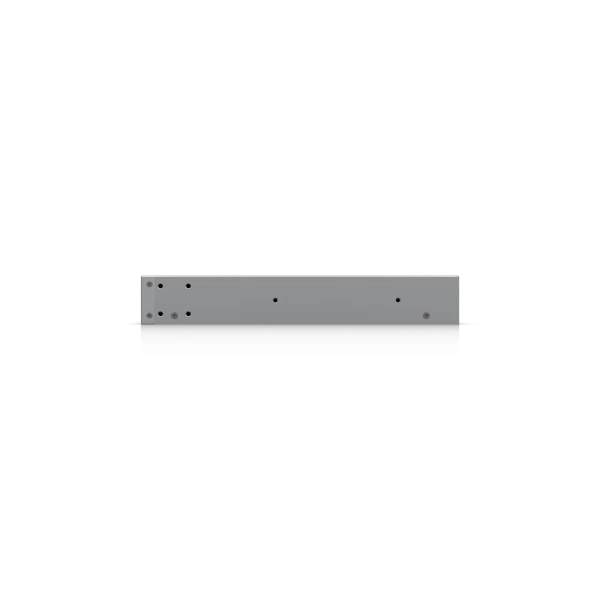

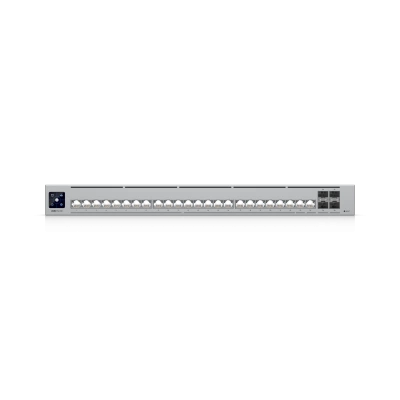

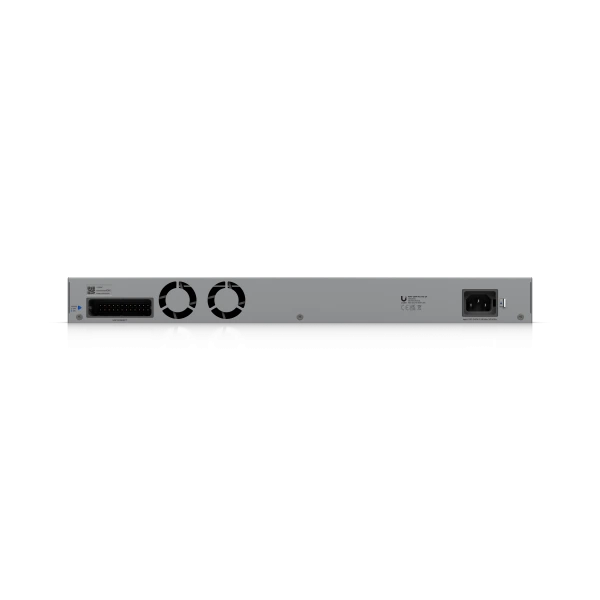

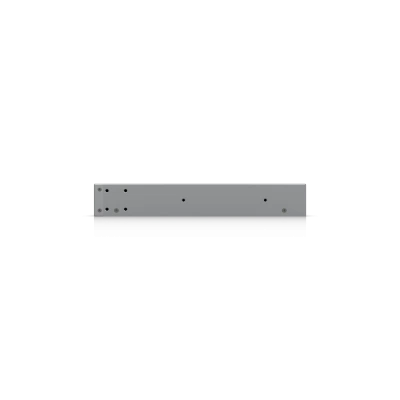

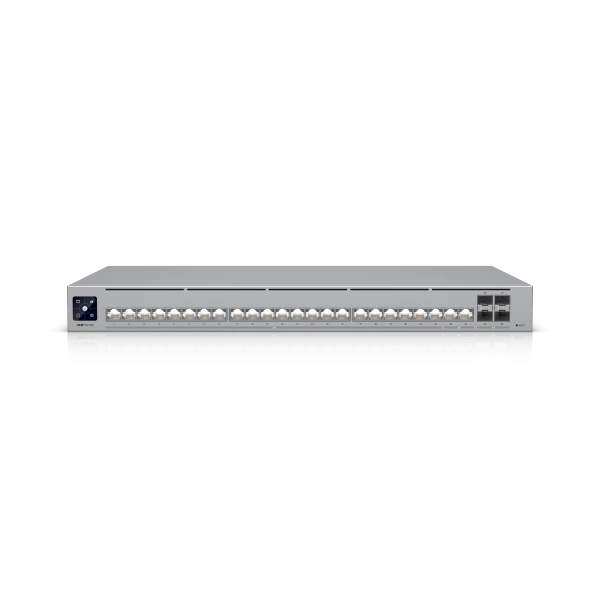

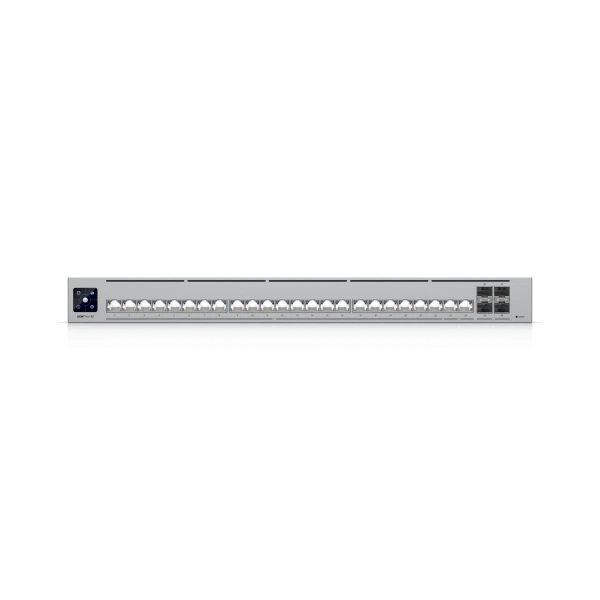

Ubiquiti USW-Pro-HD-24 коммутатор
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание о товаре: коммутатор Ubiquiti USW-Pro-HD-24
Ubiquiti USW-Pro-HD-24 - коммутатор для объединения сетевых устройств в проводной инфраструктуре. Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Параметр «Габариты» имеет значение 442 x 285 x 44 mm (17.4 x 11.2 x 1.7"). Значение параметра «Порты - 2.5 GbE RJ45» составляет 22 (2.5G/1G/100M/10M). Для этой конфигурации Порты - 10 GbE RJ45: 2 (10G/5G/2.5G/1G/100M). Для этой конфигурации Порты - 10G SFP+: 4 (10G/1G). Среди характеристик модели Резервирование: DC Питание Резервный; С UniFi RPS. В проекте это решение помогает собрать проводные подключения в одном узле. При подборе учитывайте скорость портов, число соединений и бюджет питания. Сначала определите, какую задачу этот узел должен решать в проекте. Соседние артикулы одной линейки могут отличаться подключением или комплектацией.
Функциональные возможности и принцип работы
Коммутатор пересылает Ethernet-кадры между подключёнными портами. Нагрузка на восходящие соединения складывается из трафика подключённых устройств. Функция «Контроль доступа 802.1X» поддерживается этим исполнением. Практический результат применения - возможность собрать проводные подключения в одном узле. Проверьте, подходят ли интерфейсы соседнего узла к выбранной схеме. Завершайте монтаж проверкой соединений и штатной работы оборудования.
Технические особенности
- Габариты - 442 x 285 x 44 mm (17.4 x 11.2 x 1.7")
- Порты - 2.5 GbE RJ45 - 22 (2.5G/1G/100M/10M)
- Порты - 10 GbE RJ45 - 2 (10G/5G/2.5G/1G/100M)
- Порты - 10G SFP+ - 4 (10G/1G)
- Резервирование - DC Питание Резервный; С UniFi RPS
- Исполнение - Монтаж в стойку (1U)
- Коммутационная ёмкость - 230 Gbps
- Функции Layer 3 - Поддерживается
- Etherlighting™ - Поддерживается
- Суммарная неблокирующая пропускная способность - 115 Gbps
- Скорость обработки пакетов - 171.12 Mpps
- Число поддерживаемых VLAN - 1,000
- Размер таблицы MAC-адресов - 32,000
- Число статических IPv4-маршрутов - 256
- Буфер пакетов - 2 MB
- Списки доступа ACL - IPv4 - 128
- Списки доступа ACL - MAC - 128
- DHCP-сервер для локальных сетей - Поддерживается
- DHCP Relay - Поддерживается
- Маршрутизация между VLAN локальных сетей - Поддерживается
Применение
Такое оборудование используют в офисных сетях, серверных и распределённых системах. Вариант подходит, когда требуется собрать проводные подключения в одном узле. Оцените роль оборудования относительно соседних узлов проекта. Ориентируйтесь на рабочий сценарий, а не только на старшинство модели. Для задачи с иными требованиями к интерфейсам выбирайте другое исполнение. Юбикьюти USW-Pro-HD-24 подбирают с учётом схемы объекта.
Совместимость и подбор
При выборе проверяйте скорость портов, число соединений и бюджет питания. Для совместной работы предусмотрены Ubiquiti UACC-Rack-Rails-Slide, Ubiquiti UPS-2U-EU, Ubiquiti UPS-2U-US. Подключение согласуйте с параметрами обеих сторон соединения. Совпадение названия семейства ещё не определяет подходящую модификацию. Положение изделия выбирайте вместе с трассой подключаемых линий. Для заказа согласуйте точный артикул и количество изделий.
Конструкция USW-Pro-HD-24
При размещении уделите внимание доступу к портам, охлаждению и укладке кабелей. В исполнении предусмотрен параметр «Габариты»: 442 x 285 x 44 mm (17.4 x 11.2 x 1.7"). Параметр «Исполнение» имеет значение Монтаж в стойку (1U). Для этой конфигурации Масса: Без монтажных кронштейнов: 4.2 kg (9.2 lb) С монтажными кронштейнами: 4.3 kg (9.4 lb). Оставьте место для кабельных изгибов и обслуживания оборудования. Разместите соединения так, чтобы они оставались доступными после установки. Закрепите кабельную трассу независимо от интерфейсных соединений.
Монтаж и эксплуатация
Монтажную схему согласуйте с конструкцией изделия и несущей поверхностью. Оцените доступ к разъёмам при окончательном размещении узла. Не передавайте механическую нагрузку от кабелей на разъёмы изделия. Температуру и влажность на объекте сопоставьте с рабочими пределами изделия. После установки проверьте работу узла в составе всей системы. Сведения об исполнении и монтажной точке включите в рабочую схему.
Сравнение с близкими моделями
Сравнение удобно вести от нужных интерфейсов к монтажному исполнению. Основные критерии сравнения - скорость портов, число соединений и бюджет питания. Для сопоставления доступны Ubiquiti USW-Pro-HD-24-EU, Ubiquiti USW-Pro-HD-24-PoE. Совпадение названия семейства ещё не определяет подходящую модификацию. Схема с другим типом подключения требует отдельно подходящего решения. Сопоставляйте параметры изделия с проектными требованиями.
Комплектация
Состав поставки, крепёж и дополнительные компоненты уточните при заказе. Для комплектации заказа используйте точное обозначение этой модификации.
Технические характеристики USW-Pro-HD-24
Габариты и масса
- Габариты
- 442 x 285 x 44 mm (17.4 x 11.2 x 1.7")
- Масса
- Без монтажных кронштейнов: 4.2 kg (9.2 lb) С монтажными кронштейнами: 4.3 kg (9.4 lb)
Интерфейсы и подключение
- DHCP Relay
- Поддерживается
- Агрегация портов LACP
- Поддерживается
- Зеркалирование портов
- Поддерживается
- Изоляция портов
- Поддерживается
- Ограничение доступа к порту по MAC-адресу
- Поддерживается
- Поддерживаемая глубина стойки
- 400~1200 mm (15.7-47.2")
- Порты - 10 GbE RJ45
- 2 (10G/5G/2.5G/1G/100M)
- Порты - 10G SFP+
- 4 (10G/1G)
- Порты - 2.5 GbE RJ45
- 22 (2.5G/1G/100M/10M)
- Расширенная настройка IGMP (Querier, Fast Leave, Router Port)
- Поддерживается
- Число поддерживаемых VLAN
- 1,000
Комплектация и совместимость
- Артикул
- USW-Pro-HD-24
- Буфер пакетов
- 2 MB
- Исполнение выбранного исполнения
- US Версия
- Производитель
- Ubiquiti
- Требования к ПО - UniFi Network
- Версия 9.0.114 и более поздняя
Конструкция и монтаж
- Исполнение
- Монтаж в стойку (1U)
- Материал корпуса
- Сталь SGCC
- Материал крепления
- Сталь SGCC
Питание
- Блок питания
- AC/DC, Внутренний, 60W
- Вход питания
- AC вход
- Диапазон входного напряжения
- 100 - 240V AC
- Максимальное энергопотребление
- 60W
- Способ питания
- (1) Универсальный вход, 100 - 240V AC, 50/60 Hz (1) USP RPS Вход DC
- Тепловыделение
- 205 BTU/hr
Производительность коммутации
- Etherlighting™
- Поддерживается
- Etherlighting™ - Ethernet
- Поддерживается
- Etherlighting™ - SFP+
- Поддерживается
- Дисплей LCM
- 1.3" Сенсорный экран
- Коммутационная ёмкость
- 230 Gbps
- Размер таблицы MAC-адресов
- 32,000
- Резервирование
- DC Питание Резервный; С UniFi RPS
- Скорость обработки пакетов
- 171.12 Mpps
- Списки доступа ACL - IPv4
- 128
- Списки доступа ACL - MAC
- 128
- Суммарная неблокирующая пропускная способность
- 115 Gbps
- Функции Layer 3
- Поддерживается
- Число статических IPv4-маршрутов
- 256
Управление и функции
- ACL по IP-адресам и изоляция сетей
- Поддерживается
- ACL по MAC-адресам и изоляция устройств
- Поддерживается
- DHCP Snooping и защита DHCP
- Поддерживается
- DHCP-сервер для локальных сетей
- Поддерживается
- IGMP Snooping
- Поддерживается
- Jumbo Frames
- Поддерживается
- LLDP-MED
- Поддерживается
- QoS (DSCP)
- Поддерживается
- STP и RSTP
- Поддерживается
- Voice VLAN
- Поддерживается
- Блокировка MAC-адресов
- Поддерживается
- Защита от петель
- Поддерживается
- Защита от сетевых штормов (Storm Control)
- Поддерживается
- Интерфейс управления
- Ethernet AR
- Контроль доступа 802.1X
- Поддерживается
- Маршрутизация между VLAN локальных сетей
- Поддерживается
- Ограничение исходящей скорости
- Поддерживается
- Ограничение скорости multicast и broadcast
- Поддерживается
- Переопределение виртуальной сети (Virtual Network Override)
- Поддерживается
- Профили Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
- Поддерживается
- Статическая маршрутизация локальных сетей
- Поддерживается
- Управление потоком (Flow Control)
- Поддерживается
Условия эксплуатации
- Рабочая влажность
- 10 до 90% Без конденсации
- Рабочая температура
- -5 до 40° C (23 до 104° F)
- Сертификация
- CE, FCC, IC, Anatel: 03853-25-08356
- Соответствие NDAA
- Поддерживается
