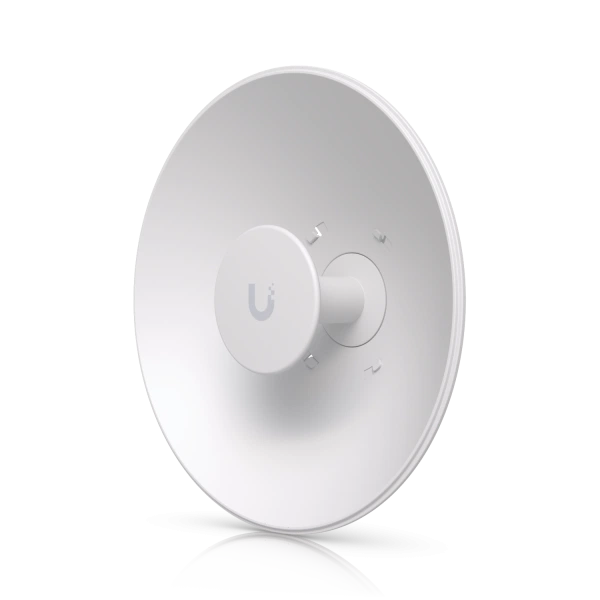

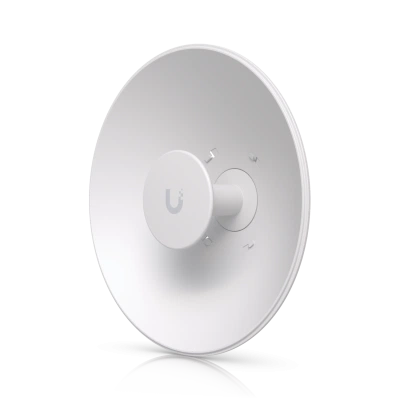

Ubiquiti UISP-Dish-Mini аксессуар

Основное описание о товаре: аксессуар Ubiquiti UISP-Dish-Mini

Ubiquiti UISP-Dish-Mini - аксессуар для дооснащения совместимого оборудования. Аксессуар дополняет соответствующий аппаратный узел. Подбор выполняют по точной модели и способу установки. В исполнении предусмотрен параметр «Габариты»: Антенна dish: ⌀420 x 140 mm (⌀16.5 x 5.5") Антенна dish С Waveguide: ⌀420 x 211.3 mm (⌀16.5 x 8.3"). Среди характеристик модели Масса: Антенна dish: 1.95 kg (4.3 lb) Крепление: 1 kg (2.2 lb) Waveguide: 0.45 kg (1 lb). При подборе учитывайте параметр «Материал корпуса»: Антенна dish: С порошковым покрытием оцинкованная сталь, Поликарбонат с защитой от ультрафиолета Waveguide: алюминиевый сплав, Поликарбонат с защитой от ультрафиолета. При подборе учитывайте параметр «Материал крепления»: С порошковым покрытием оцинкованная сталь, алюминиевый сплав. Среди характеристик модели Предельная ветровая нагрузка: До 200 km/h (124 mph). В проекте это решение помогает согласовать оснащение с конкретным оборудованием. При подборе учитывайте назначение, совместимость, габариты и способ подключения. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. При комплектации проекта ориентируйтесь на точное исполнение, а не только на название серии.

Функциональные возможности и принцип работы

Аксессуар дополняет соответствующий аппаратный узел. Подбор выполняют по точной модели и способу установки. Функция «Соответствие NDAA» поддерживается этим исполнением. Практический результат применения - возможность согласовать оснащение с конкретным оборудованием. При комплектации учитывайте требования каждого участника соединения. Контроль работоспособности проводите вместе с подключёнными устройствами.

Технические особенности

• Габариты - Антенна dish: ⌀420 x 140 mm (⌀16.5 x 5.5") Антенна dish С Waveguide: ⌀420 x 211.3 mm (⌀16.5 x 8.3")
• Масса - Антенна dish: 1.95 kg (4.3 lb) Крепление: 1 kg (2.2 lb) Waveguide: 0.45 kg (1 lb)
• Материал корпуса - Антенна dish: С порошковым покрытием оцинкованная сталь, Поликарбонат с защитой от ультрафиолета Waveguide: алюминиевый сплав, Поликарбонат с защитой от ультрафиолета
• Материал крепления - С порошковым покрытием оцинкованная сталь, алюминиевый сплав
• Предельная ветровая нагрузка - До 200 km/h (124 mph)
• Ветровая нагрузка - 348 N at 200 km/h (78 lbf at 124 mph)
• Способ монтажа - Крепление на опору Alignment Монтаж kit (В комплекте) Mechanical adjustment: ±20° elevation
• Диаметр опоры для монтажа - ⌀32 - 76 mm (⌀1.25 - 3")
• Защита от пыли и воды - IPX6
• Частотный диапазон - 5.15 до 6.875 GHz
• Усиление - 26 dBi
• Ширина диаграммы направленности - Azimuth: 5.8 до 9° (3 dB) / 7.6 до 12.5° (6 dB) Elevation: 5.8 до 9° (3 dB) / 7.6 до 12.5° (6 dB)
• Электрический наклон диаграммы - 0°
• Максимальный КСВ - 2:1
• Поляризация - Dual-Linear
• Развязка по поляризации - 15 dB
• Соответствие NDAA - Поддерживается
• Артикул - UISP-Dish-Mini
• Производитель - Ubiquiti

Применение

Такое оборудование используют в сетевых узлах, офисах и технических помещениях. Вариант подходит, когда требуется согласовать оснащение с конкретным оборудованием. До выбора исполнения зафиксируйте задачу и схему взаимодействия устройств. Ориентируйтесь на рабочий сценарий, а не только на старшинство модели. Выбирайте другой вариант, когда требования объекта не соответствуют этому исполнению. Юбикьюти UISP-Dish-Mini подбирают с учётом схемы объекта.

Совместимость и подбор

При выборе проверяйте назначение, совместимость, габариты и способ подключения. Сопряжённые компоненты выбирайте под требуемый интерфейс и рабочую схему изделия. Проверьте, подходят ли интерфейсы соседнего узла к выбранной схеме. Соседние артикулы одной линейки могут отличаться подключением или комплектацией. Разместите соединения так, чтобы они оставались доступными после установки. Для комплектации заказа используйте точное обозначение этой модификации.

Конструкция UISP-Dish-Mini

При размещении уделите внимание посадочным размерам и способу фиксации. Значение параметра «Габариты» составляет Антенна dish: ⌀420 x 140 mm (⌀16.5 x 5.5") Антенна dish С Waveguide: ⌀420 x 211.3 mm (⌀16.5 x 8.3"). Параметр «Масса» имеет значение Антенна dish: 1.95 kg (4.3 lb) Крепление: 1 kg (2.2 lb) Waveguide: 0.45 kg (1 lb). Для этой конфигурации Материал корпуса: Антенна dish: С порошковым покрытием оцинкованная сталь, Поликарбонат с защитой от ультрафиолета Waveguide: алюминиевый сплав, Поликарбонат с защитой от ультрафиолета. Монтажное место должно вмещать изделие вместе с подводимыми соединениями. Оцените доступ к разъёмам при окончательном размещении узла. При подключении избегайте механического усилия на контактные узлы.

Монтаж и эксплуатация

Подберите крепёж под основание и предусмотренный способ установки. Разместите соединения так, чтобы они оставались доступными после установки. Оставьте свободный ход кабеля у точки подключения. Температуру и влажность на объекте сопоставьте с рабочими пределами изделия. Контроль работоспособности проводите вместе с подключёнными устройствами. Сведения об исполнении и монтажной точке включите в рабочую схему.

Сравнение с близкими моделями

При сопоставлении моделей используйте общую схему требований проекта. Основные критерии сравнения - назначение, совместимость, габариты и способ подключения. Для сопоставления доступны Ubiquiti UMA-D, Ubiquiti UACC-UK-Ultra-Panel-Antenna. Переносить параметры между близкими исполнениями без проверки совместимости не следует. Выбирайте другой вариант, когда требования объекта не соответствуют этому исполнению. Разница между исполнениями важна только в связи с задачей объекта.

Комплектация

Комплектность: Крепление на опору Alignment Монтаж kit (В комплекте) Mechanical adjustment: ±20° elevation.

При покупке согласуйте комплект поставки и необходимые дополнительные детали. При оформлении заказа укажите код модификации и состав проекта.
