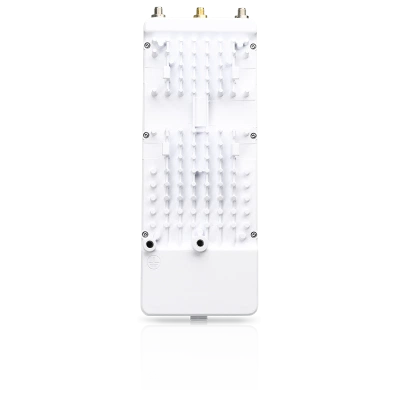

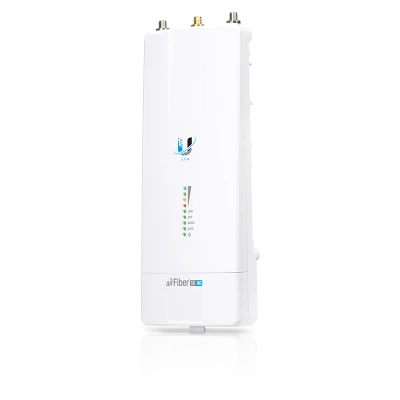

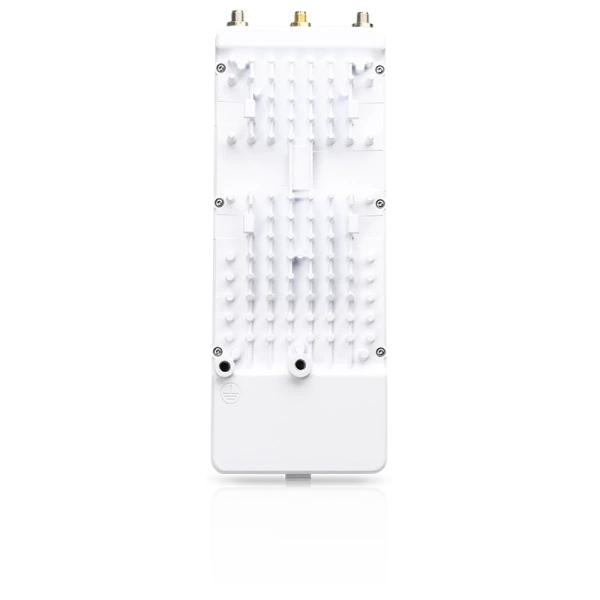

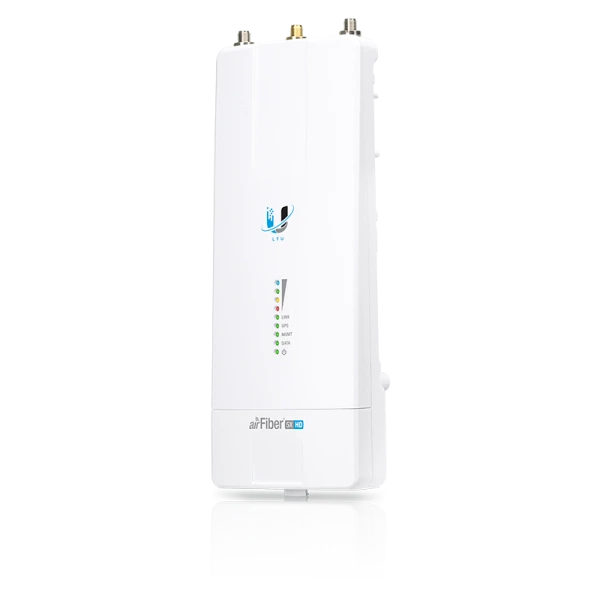

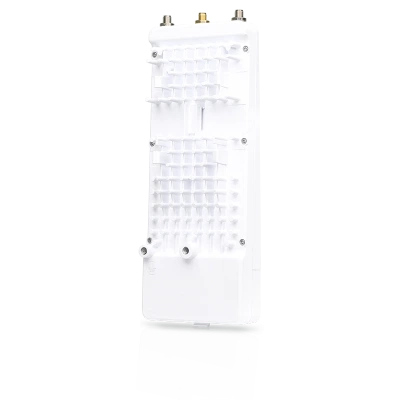

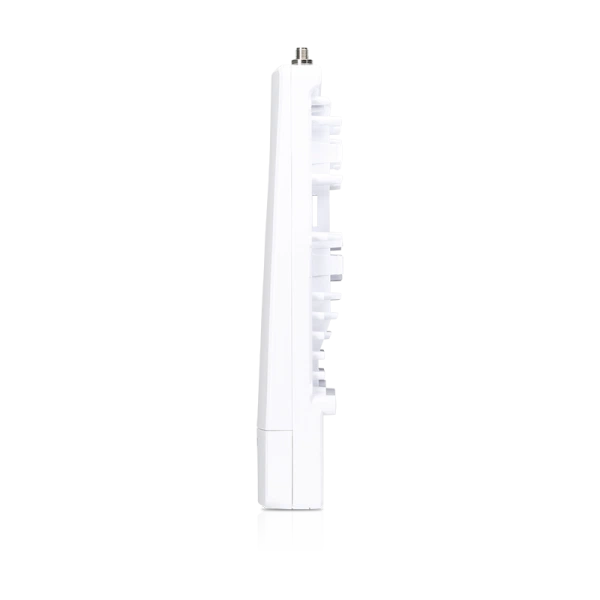

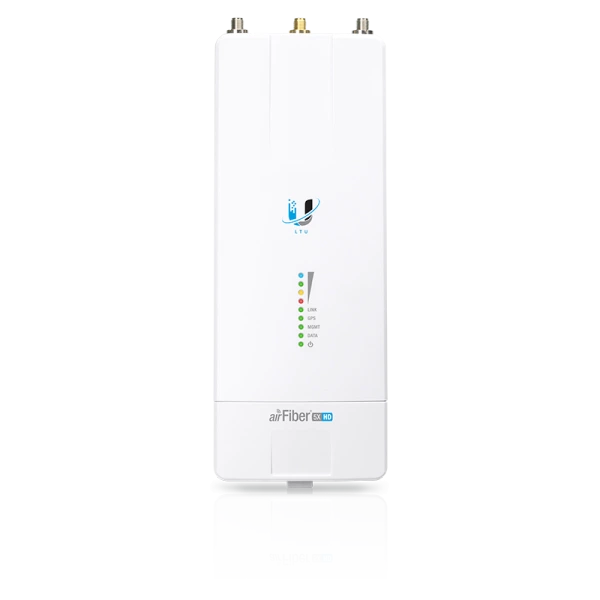

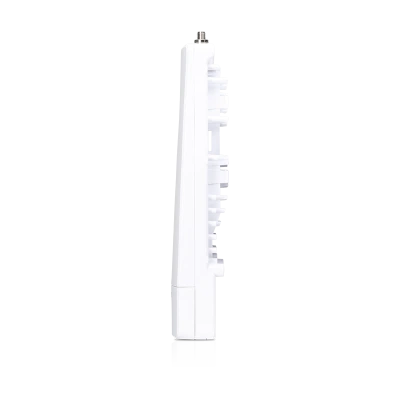

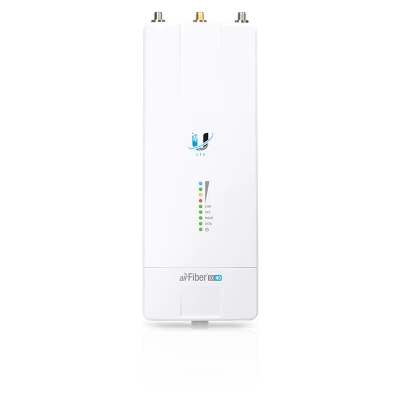

UBIQUITI Радиомост AirFiber 5X HD

Магистральный радиомост по протоколу LTU с шириной пропускания 100 МГц, с передачей на дальностях более 100 км со скоростью более 1 Гбит/с.

airFiber 5XHD является первым радиомодулем, выпущенным в рамках концепции LTU. Транзит данных по LTU занимает всю нелицензируемую часть диапазона 5 ГГц и исключает конфликт с резервированными частотами (РЛС, метеорадарами, спутниками).

Ключевые особенности AF-5XHD:

• автоподстройка выходной мощности;
• программируемая до уровня +29 дБм мощность передачи;
• программируемое соотношение восходящей и нисходящей передачи;
• настраиваемая длина кадра для GPS-синхронизации;
• возможность разделения частоты (начиная с прошивки 1.1.2) и полосы пропускания каналов (в грядущих прошивках) для приёма и передачи;
• адаптивная квадратурная амплитудная модуляция по 4096 точкам;
• 2 гигабитных порта с избыточным питанием по PoE;
• настройка по Bluetooth LE;
• сигнализация срыва наведения антенны AlignLock;
• сохранение конфигураций;
• непрерывный анализ спектра по выделенному каналу без разрыва связи;
• поддержка напряжений питания постоянного тока в диапазоне 19—50 В (зависит от длины кабеля Ethernet);
• продвинутая защита от повышенного напряжения.

AF-5XHD использует заявленную на патент технологию дуплексирования с гибридным разносом (HDD), основанную на ранжирующем алгоритме, который рассчитывает задержку распространения и более точно определяет моменты включения передающих и принимающих антенн, по сути дела, устраняя эту задержку.

GPS-синхронизация, цифровое предыскажение и многопроцессорное обратное преобразование Фурье помогают бороться с помехами при колокации оборудования и дают мощное и ровное излучение.

Параметры вещания AF-5XHD:

• рабочий диапазон — 4800—6200 ГГц (используемые частоты зависят от региональных настроек);
• мощность передатчика — 29 дБм;
• дальность соединения — до 100 км и более;
• пропускная способность — 1,34 Гбит/с;
• скорость пересылки пакетов — более 2 млн/с;
• ширины полосы пропускания — 10/20/30/40/50/60/80/100 МГц;
• шифрование — AES-256.

Управление радиомостом осуществляется через airOS LTU. Эта операционная система позволяет разделять частоты приёма и передачи в том случае, если эти частоты заняты на одной стороне моста, но свободны на другой его стороне. При применении частотных настроек связь не разрывается. Настройки синхронизируются автоматически, достаточно применить их на ведущем устройстве. Система предупреждений Smart Assistant предупреждает о пропавшем GPS-сигнале, об ошибках согласования Ethernet, о падении уровня сигнала ниже ожидаемого. Smart Assistant также предлагает подробные инструкции по устранению обнаруженных ошибок. Есть бета-функция автоматической смены частоты в случае обнаружения конфликта с резервированными частотами (РЛС, метеорадары, спутники).

Спектральный анализ с приложением airView непрерывно следит за шумовым загрязнением, в режиме реального времени строит на спектрограмме график по точкам энергетических показателей и помогает оптимизировать выбор канала, конфигурацию сети и производительность радиосигнала. airView работает в фоне, не разрывая канал данных, и позволяет отказаться от аппаратуры для проведения изыскательских работ.

Мобильное приложение UNMS с помощью интуитивно понятного графического интерфейса предоставляет доступ к настройкам airOS.

Аппаратная вычислительная часть представлена разработанной в рамках концепции LTU специализированной интегральной схемой (ASIC-чипсетом) airFiber LTU IC.

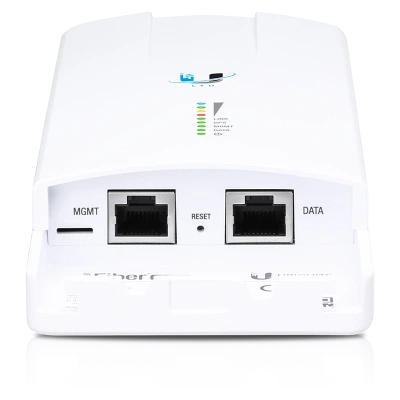

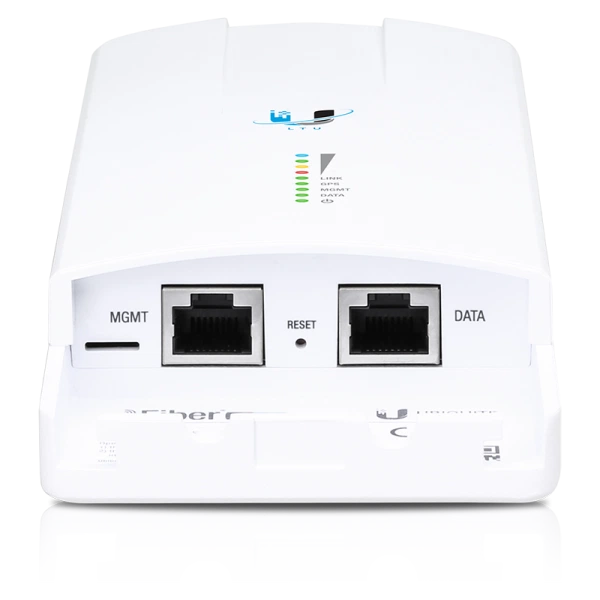

С сетью радиомост соединяется 2 гигабитными портами. Питание подаётся в пассивном режиме PoE в диапазоне напряжений 18—54 В. Оба порта поддерживают ввод питания, чем обеспечивается его резервирование. В комплекте есть гигабитный PoE-инжектор на 1 А/24 В. Потребление радиомоста не превышает 12 Вт.

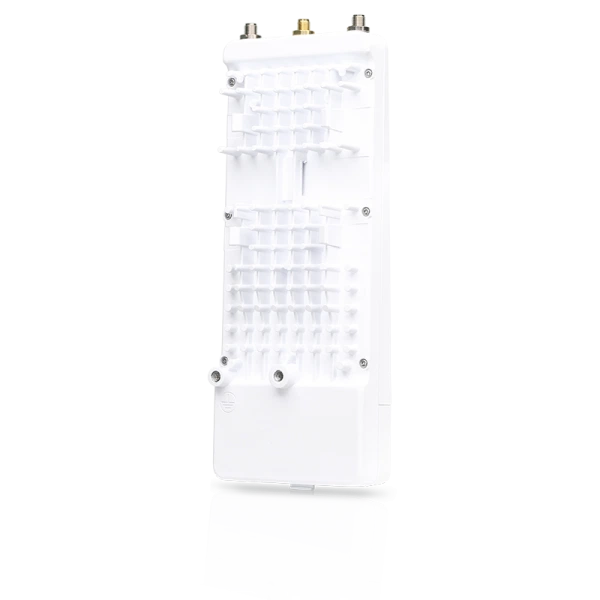

AF-5XHD работает в диапазоне 5 ГГц с антеннами airFiber X или RocketDish (приобретается отдельно). Антенны линейки airFiber X с 45-градусной наклонной линейной поляризацией разработаны специально для AF-5XHD, который можно вставить в особый слот антенного крепежа. Ассортимент включает антенны с усилением 23—34 дБи.

Подключение к антенне осуществляется через 2 погодозащищённых разъёма RP-SMA. GPS-антенна подключается к погодозащищённому разъёму SMA.

Пары радиомостов AF-5XHD работают с распределением ролей master/slave.

Прилагается комплект для дополнительной защиты радиомоста до стандарта IP67 (полная герметичность с возможностью временного погружения вглубь воды). Внешняя GPS-антенна имеет магнитное крепление. Диапазон рабочих температур: −40—+55°C.

↑Long Term Ubiquiti vision (LTU) — долгосрочная концепция развития Ubiquiti, направленная на преодоление фундаментального ограничения передачи данных по радио, связанного с перенасыщением вещательного диапазона. В рамках LTU, запатентован протокол связи с более высокой спектральной эффективностью, позволяющий достигать по воздуху скоростей и дальностей, сравнимых с оптоволоконной связью. Протокол проприетарный и несовместимый со стандартизированными протоколами 802.11, устройства LTU могут взаимодействовать только с устройствами LTU.
